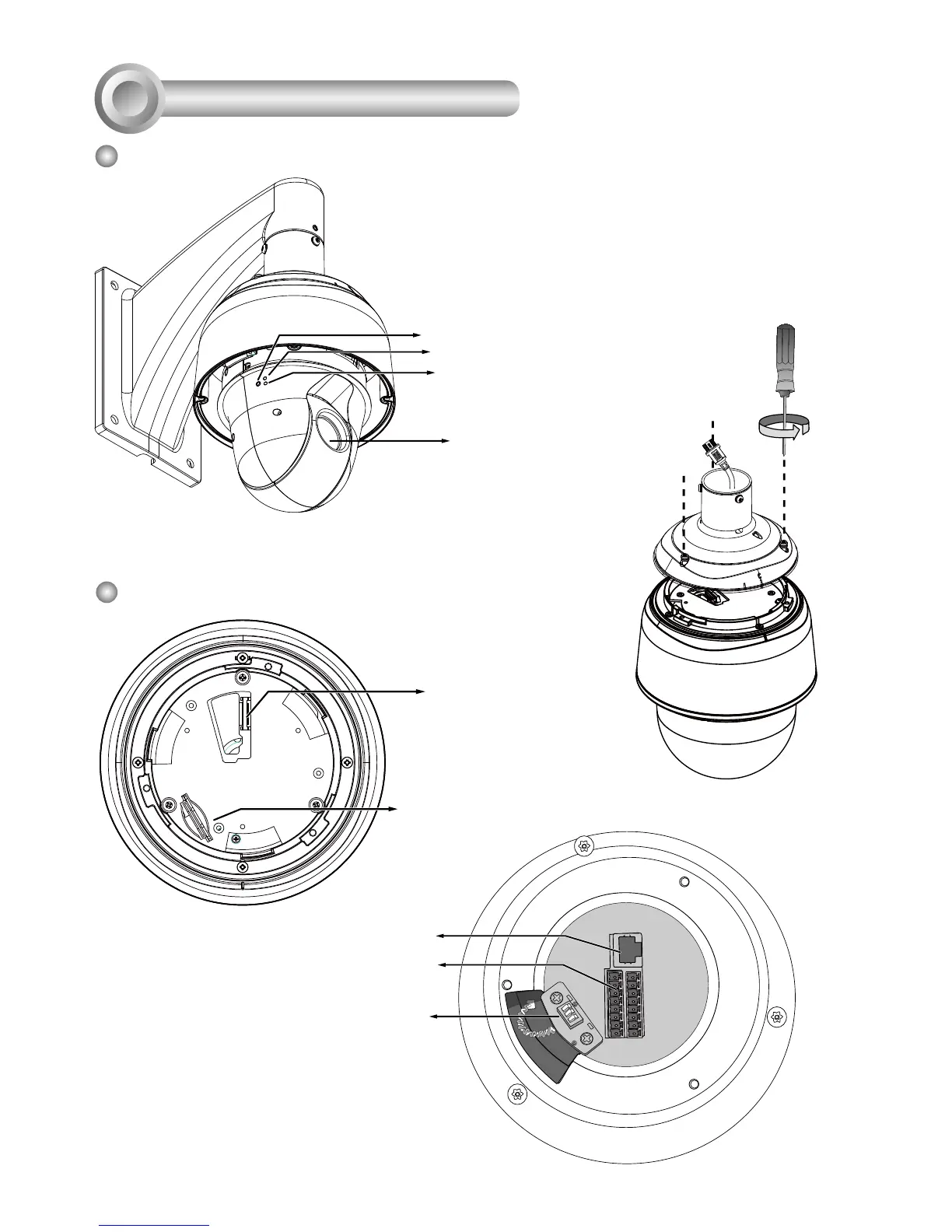

Физическое описание
2
Вид изнутри
Межплатный
соединитель
Объектив
Внешний вид
Заглушка разъема
Ethernet 10/100 RJ45
Пружинные контакты осушителя
Общий клеммник
ввода-вывода
Гнездо карты SD/SDHC/SDXC
Ethernet
DI GND
DI4
DI3
DI2
DI1
DO2
DO1
DO+(12V)
AC24V
AC24V
Reserved
MIC IN
Line OUT
Audio GND
RS485-
RS485+
Индикатор состояния
Идикатор сети
Кнопка сброса
Отсек разъемов
Корпус камеры
На рисунке показана камера со снятой крышкой
купола.
Доступ к гнезду SD-карты можно
получить, сняв верхнюю часть
с помощью звездообразной
отвертки T25.
