Vivotek SD8363E - Page 136

RU-135
Ρусский
Монтаж оборудования
3
Размер кабеля RJ45 (в мм)

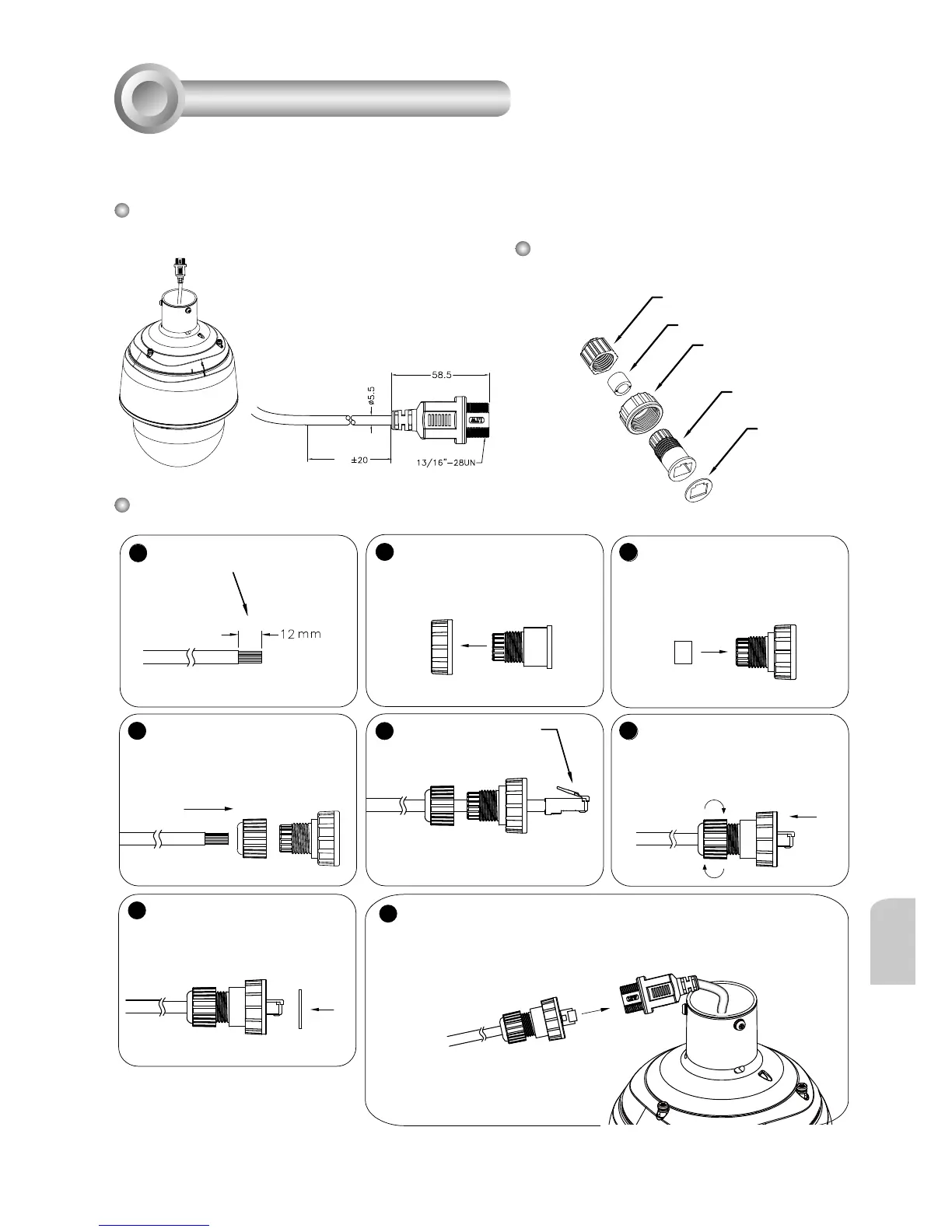

3-1. Подсоединение кабеля Ethernet RJ45
1
2
3
4
5
6
7
8
(D)
(B)
(C)
(A)
(E)
100
Части влагозащитного соединителя
Резьбовая втулка (C)
Кожух (D)
Уплотнитель (E)
Прокладка (B)
Изолирующая гайка (A)
Подготовьте кабель Ethernet и
снимите часть оплетки.
Вставьте кожух в
резьбовую втулку.
Вставьте прокладку в кожух.
Пропустите кабель Ethernet
с зачищенной оплеткой
через изолирующую гайку и
кожух.
Зажмите кабель в
штепселе RJ45.
Вставьте штепсель RJ45
в кожух и плотно затяните
изолирующую гайку.
Присоедините уплотнитель
спереди кожуха.
Порядок сборки
Рекомендуемый калибр провода:
O.D. 5.5~7
Подсоедините кабель Ethernet к кабелю RJ45, и плотно
затяните соединители.
Используйте только кабели категории CAT5e.
