RU-136
3-2. Подсоединение проводов питания и ввода-вывода
Если необходимо подсоединить провода ввода-вывода и питания 24 В, разберите верхнюю
часть камеры. Перед монтажом скоростной купольной камеры по месту установки
настоятельно рекомендуется выполнить следующие операции:
Если вы подсоединяете только кабель Ethernet, пропустите этот раздел и перейдите к
разделу 3-3.

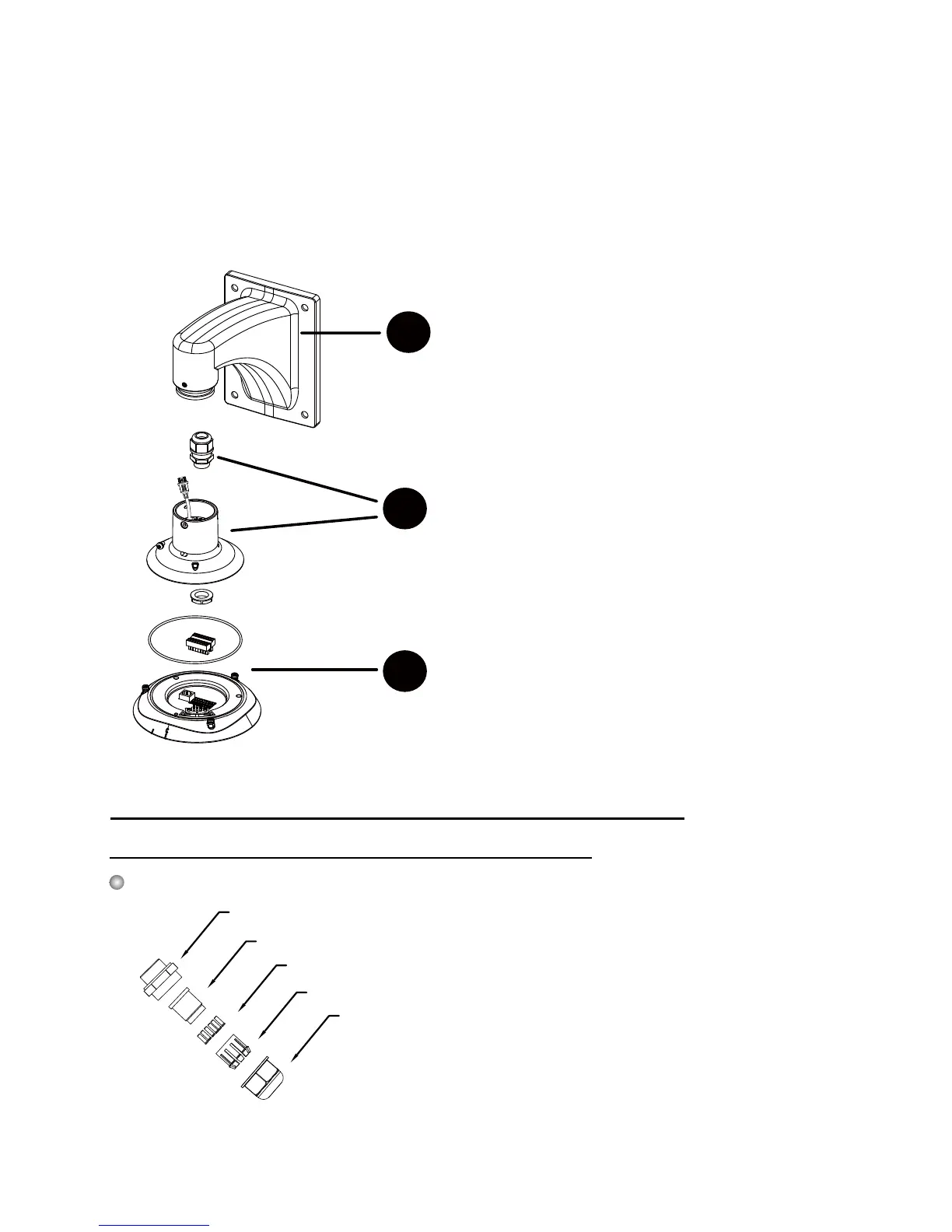

1-3
1-2
1-1
Определите полную длину кабелей и проводов
для подвода к отсеку разъемов
Пропустите кабели через колпак купола и
водозащитные соединители
Подсоедините монтажный кронштейн
3-2-1. Ввод кабеля через водозащитный соединитель
Части водозащитного соединителя
Уплотнители (C)
Оправа (D)
Уплотнительная
гайка (E)
Уплотнение (B)
Резьбовая гайка (A)
•
Калибр проводов: 13~16 AWG (1,2~1,8 мм)
•
Требуется торцовый ключ для
шестигранной гайки M20.
Подключение через водозащитный соединитель
