RU-137
Ρусский

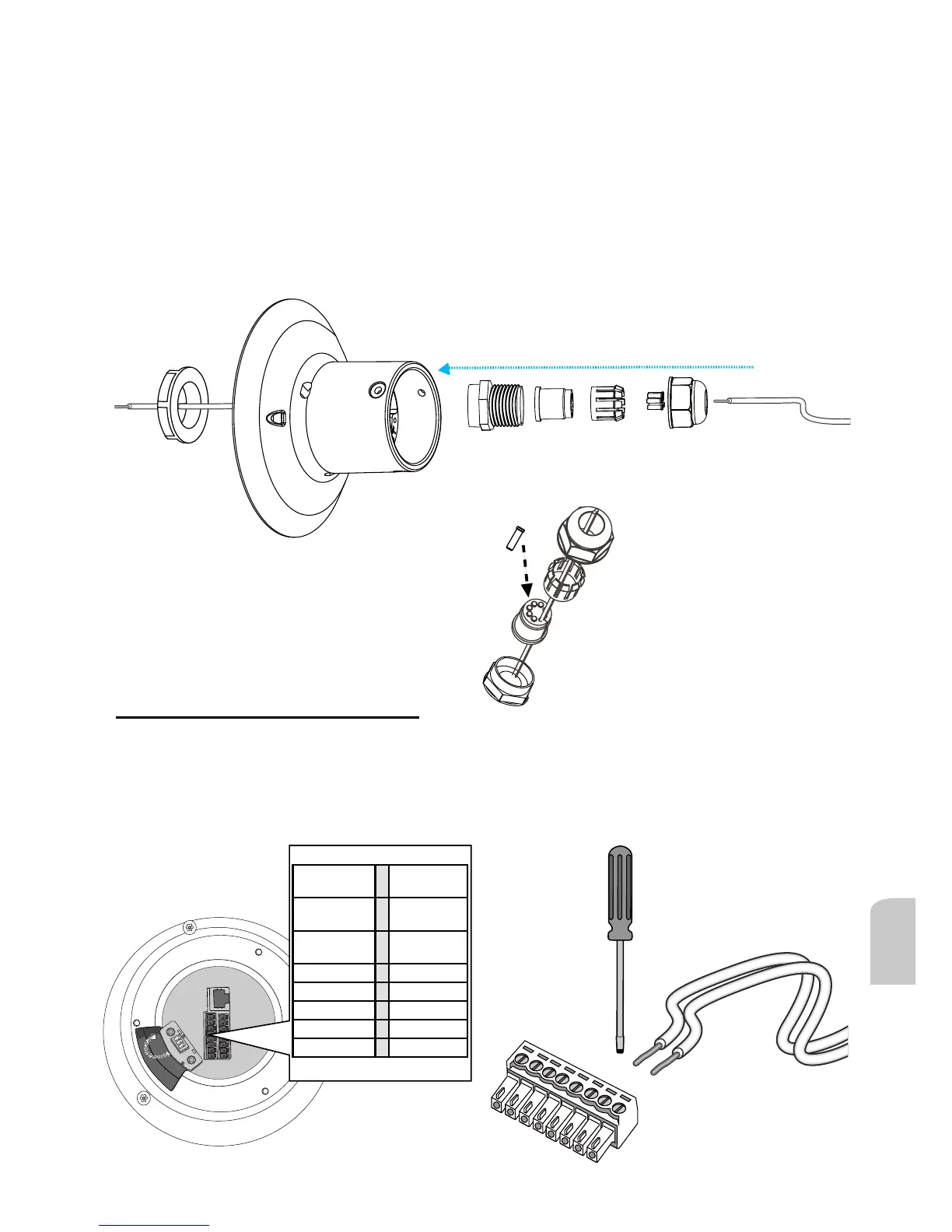

1. Разберите водозащитный соединитель на части (A) ~ (E), как показано выше.
2. Выньте резиновую заглушку из основания камеры, и положите рядом шестигранную гайку
M20, которая понадобится позднее.
3. Выньте из резинового уплотнения (B) столько уплотнителей (C), сколько потребуется
проводов.
4. При наличии внешних устройств, например датчиков и сигнализаторов, пропустите их
провода ввода-вывода через водозащитный соединитель (E --> D --> B --> A), как показано
ниже. Примечание: На уплотнении (B) имеется 16 отверстий для проводов калибром 1,2~1,8
мм.
5. Вставьте уплотнение (B) в оправу (D).
6. Плотно затяните уплотнительную гайку (E).
(E)(D)(B)(A)
(C)
(B)
(D)
3-2-2. Подсоедините кабели:
Ethernet
DI GND
DI4
DI3
DI2
DI1
DO2
DO1
DO+(12V)
AC24V
AC24V
Reserved
MIC IN
Line OUT
Audio GND
RS485-
RS485+
24В (пер.
тока)
DI GND
24В (пер.
тока)
DI4
Зарезерв-
ирован
DI3
Вход MIC IN DI2
Лин. Выход DI1
Земля аудио DO2
RS485 - DO1
RS485 + DO+(12V)
Калибр проводов: 13~16 AWG
Длина зачистки: 6~7 мм
Винт: M2
1. Небольшой отверткой с плоским жалом закрепите
провода ввода-вывода в клеммных колодках. В
компании VIVOTEK вы можете также приобрести
комбинированный кабель ввода-вывода.
M20 hex nut
Макс. выходная нагрузка
на контактах DO
составляет 50 мА.
