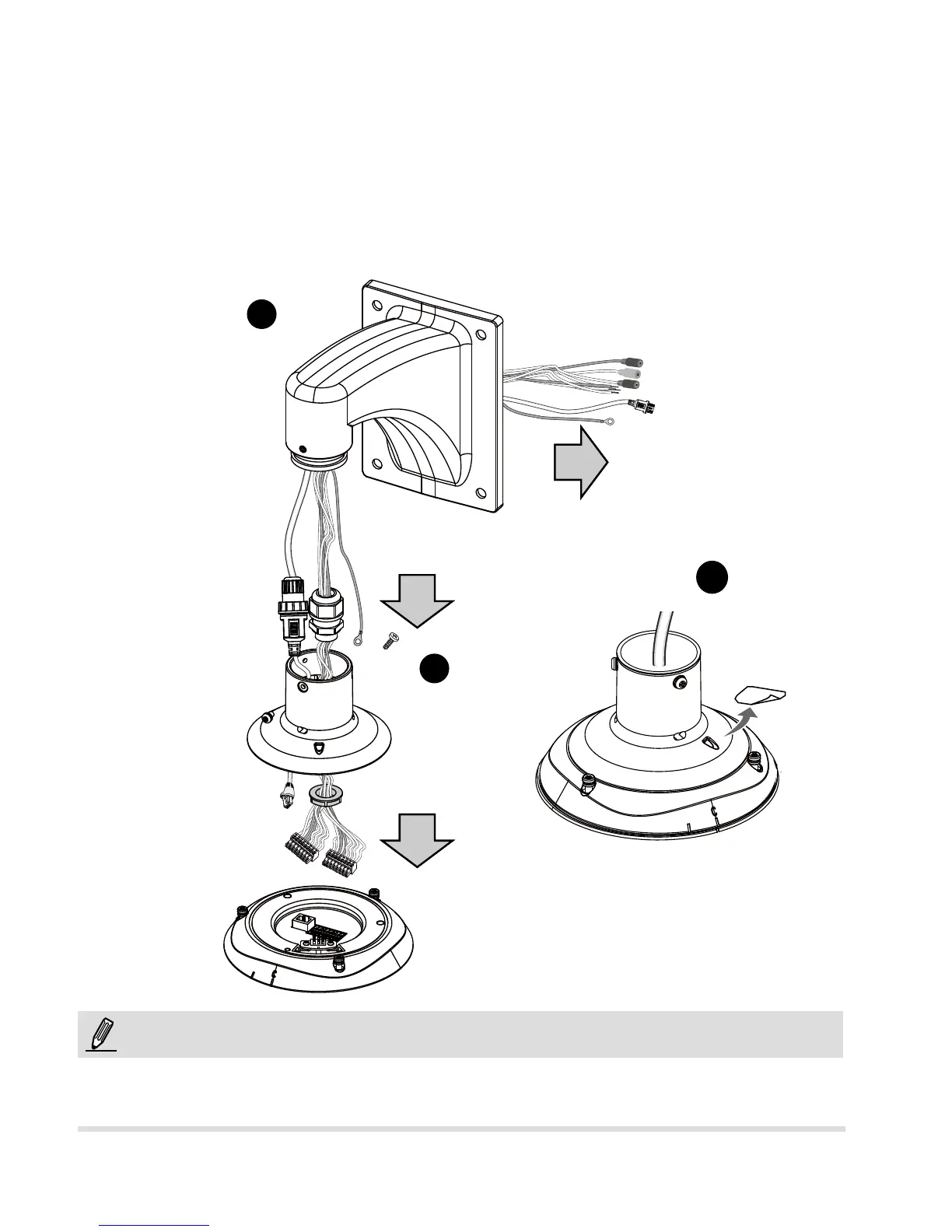

2. Проведите провода ввода-вывода и кабель Ethernet через монтажный кронштейн и
отверстия в колпаке купола к отсеку разъемов. Присоедините к колпаку купола герметичное
резиновое уплотнение для защиты от влаги.
Монтажный
кронштейн
Колпак купола
Отсек разъемов
1. Кабели В/В приобретаются пользователем.
2. Не касайтесь печатных плат во избежание их повреждения электростатическим разрядом.
ВНИМАНИЕ:
3. Подсоедините прилагаемый провод заземления к колпаку купола, пропустите его через
монтажный кронштейн, и, позднее, подсоедините его другой конец к заземленному
кабелепроводу.
2
3
4
4. Если камера поставляется с осушителем, снимите уплотнение с вентиляционного отверстия в
верхней части.
