RU-139
Ρусский
1
2
3

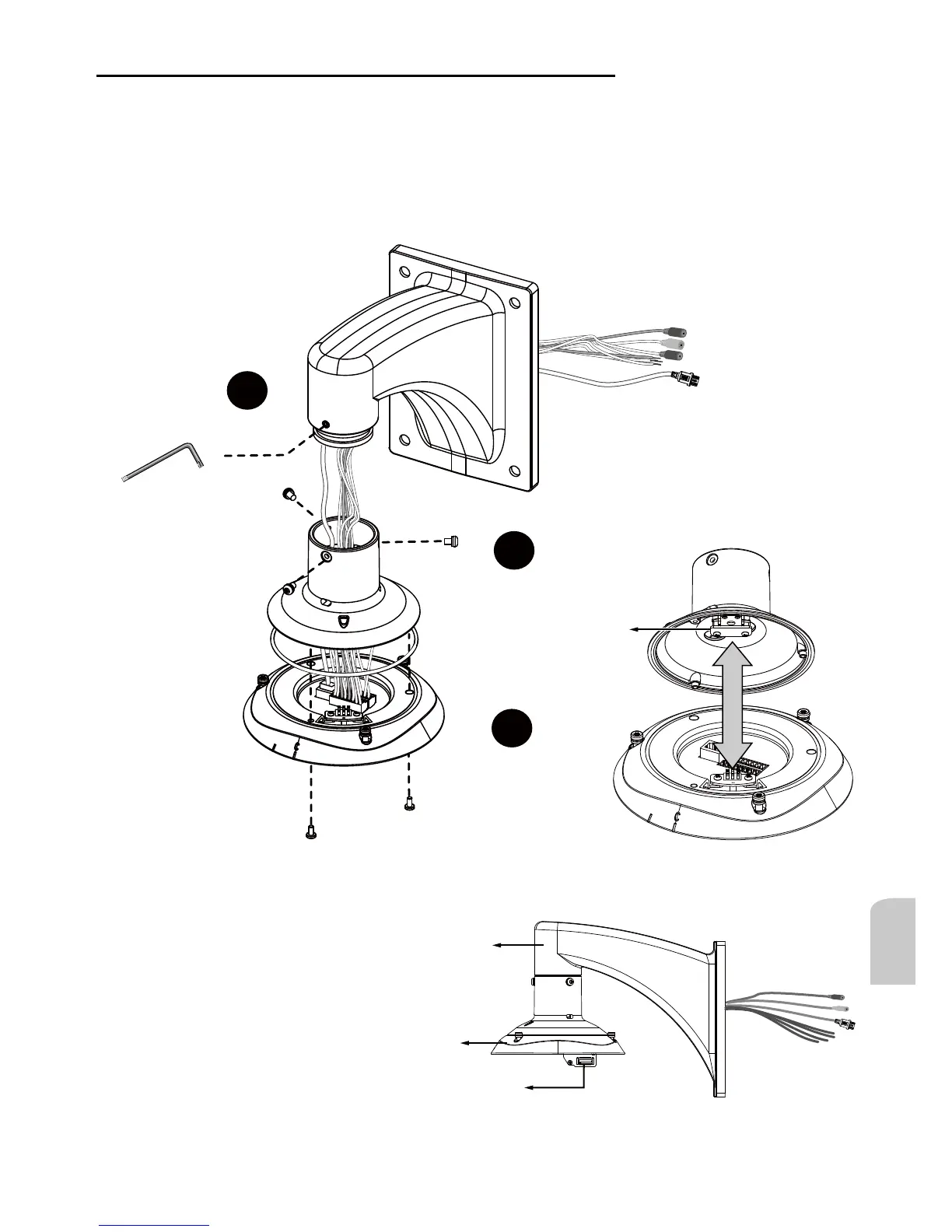

Объедините все компоненты в верхнем отсеке.
1. Вставьте уплотнительное кольцо в паз на корпусе отсека. Прикрепите отсек разъемов
к колпаку купола черными крепежными винтами (M4 x 8). Сориентируйте пружинные
контакты относительно отверстий в модуле осушителя на колпаке купола.
2. Прикрепите колпак купола к монтажному кронштейну.
3. Закрепите соединение прилагаемой шестигранной отверткой.
По завершении, верхний отсек
будет выглядеть следующим
образом. Теперь вы можете
перенести камеру и верхнюю отсек
с кронштейном к месту монтажа.
Монтажный
кронштейн
Отсек разъемов
Межплатный
соединитель
Модуль осушителя
3-2-3. Присоединение к монтажному кронштейну
Уплотнительное
кольцо
