3-2. Připojování napájecího kabelu a kabelů vstupů/výstupů
Pokud potřebujete připojit kabely vstupů/výstupů a 24 V napájení, demontujte horní část kamery.
Velmi doporučujeme dokončit následující kroky předtím, než Speed Dome kameru nainstalujete:
Pokud připojujete pouze kabel sítě Ethernet, tento oddíl přeskočte a přejděte na oddíl 3-3.
1-3
1-2
1-1
Připravte si potřebnou délku kabelů a dokončete
kabeláž ke konektorové části

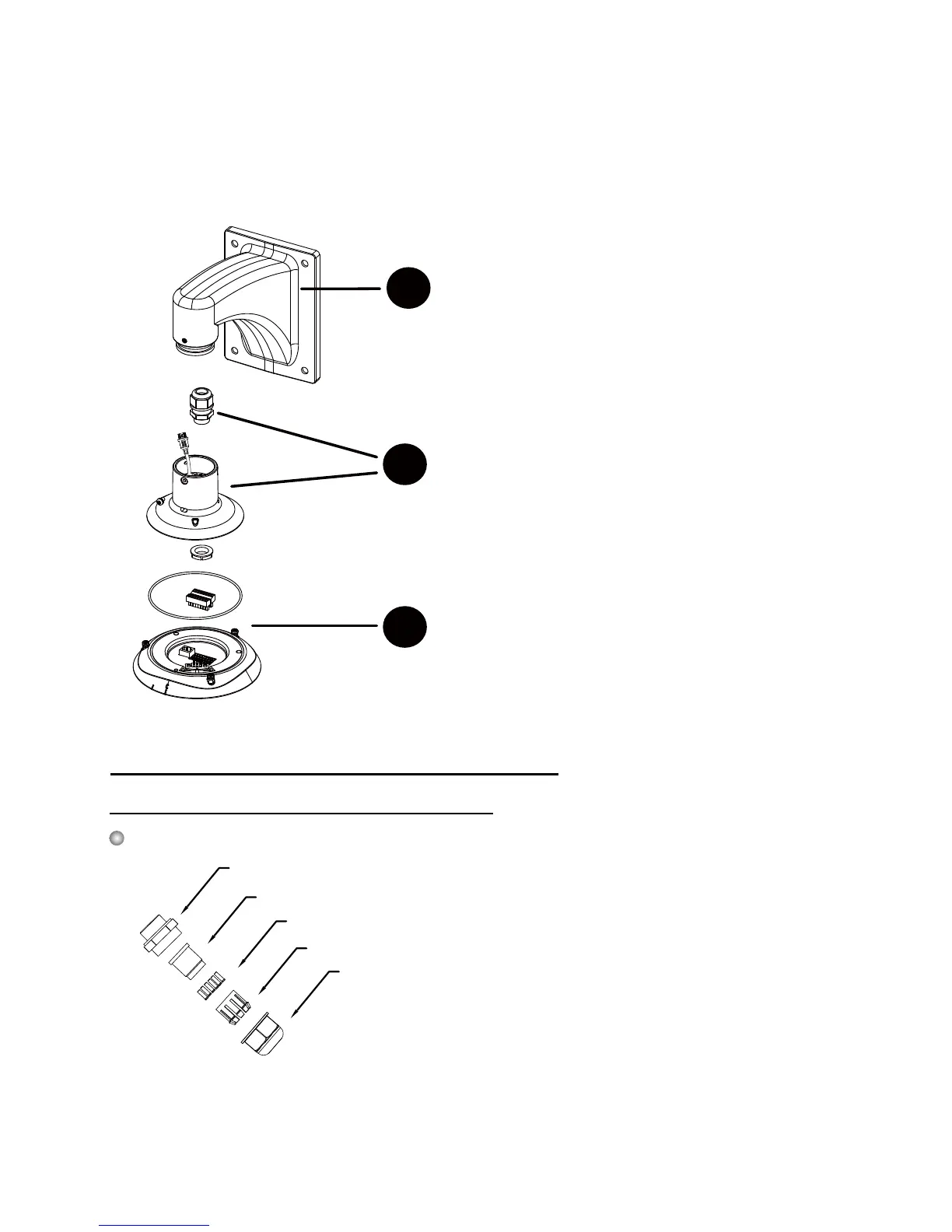

Kabeláž skrze kupoli a vodotěsné konektory
Přidělejte k montážnímu držáku
3-2-1. Kabeláž skrze vodotěsnou průchodku
Díly vodotěsné průchodky
Těsnění (C)
Kryt (D)
Utěsňovací matka
(E)
Těsnění (B)
Matka se závitem
•
Rozsah průřezů kabelů: 13~16AWG
(1.2~1.8mm)
•
Nutno použít nástrčný klíč na matici M20.
Připojování skrze vodotěsnou průchodku
