CZ-149
Česky
(E)(D)(B)(A)
(C)
(B)
(D)
3-2-2. Připojte kabely
Ethernet
DI GND
DI4
DI3
DI2
DI1
DO2
DO1
DO+(12V)
AC24V
AC24V
Reserved
MIC IN
Line OUT
Audio GND
RS485-
RS485+
AC 24 V DI GND
AC 24 V DI4
Neosazeno DI3
MIC IN DI2
Line Out DI1
Audio GND DO2
RS485 - DO1
RS485 + DO+(12V)
Rozsah průřezu kabelů: 13~16
AWG
Délka odstranění izolace: 6~7mm
Šroub: M2
1. Pužijte malý plochý šroubovák k dotažení IO kabelů v
přibalené svorkovnici. Lze také dokoupit IO combo kabel
od Vivoteku

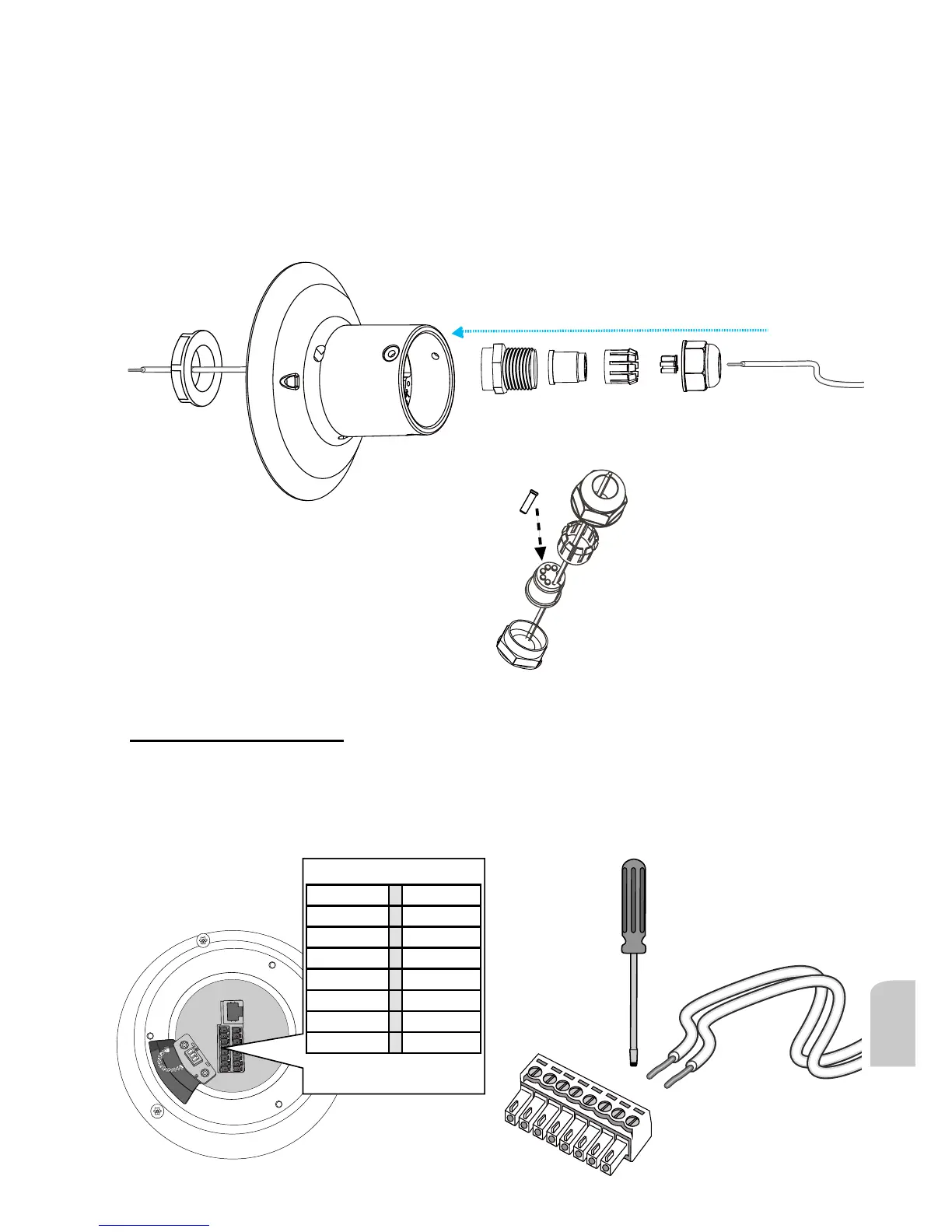

1. Rozeberte vodotěsný konektor na jednotlivé díly (A) ~ (E) viz. výše.
2. Sundejte plastovou zarážku ze spodní části kupole a ponechte si matici M20 pro další použití.
3. V závislosti na počtu kabelů, odstraňte těsnění (C) z pryžového těsnění (B)
4. Pokud používáte externí zařízení jako senzory a alarmy, protáhněte kabely skrze vodotěsnou
průchodku (E--> D --> B --> A) dle ilustrace níže. V těsnění (B) je 16 otvorů a rozsah průřezu
kabelů je mezi 1.2 a 1.8mm.
5. Zamáčkněte těsnění (B) do krytu (D).
6. Dostatečně dotáhněte utěsňovací matku (E).
M20 hex nut
Max. výstupní zatížení
kolíků DO je 50 mA.
