SW-158

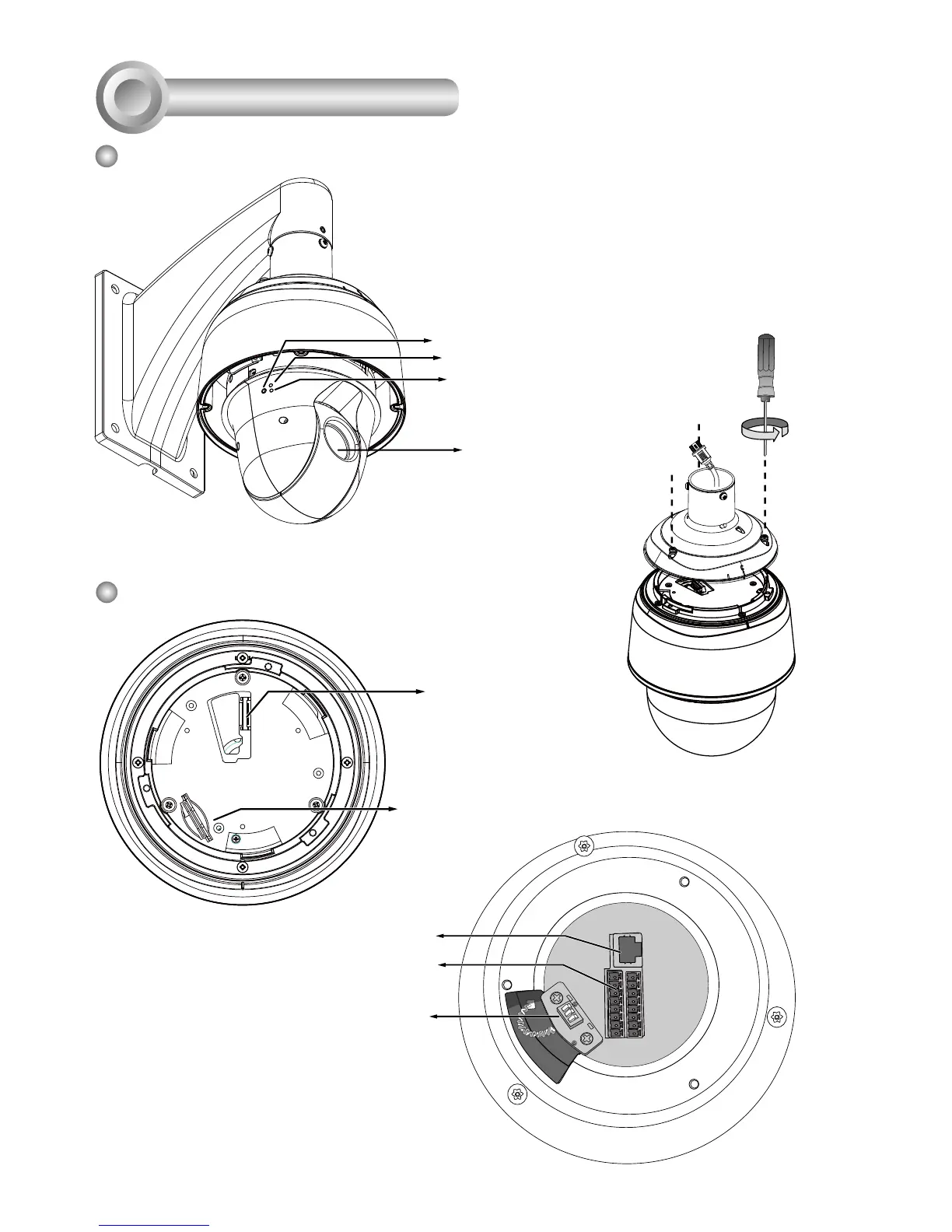

Fysisk beskrivning
2
Insidan
Kort-till-kort-anslutning
Lins
Utsidan
Nätverkskontakt 10/100
RJ45
Fjäderkontakter för Avfuktare
Allmänt I /
O-kopplingsplint
Kortplats SD/SDHC/SDXC
Ethernet
DI GND
DI4
DI3
DI2
DI1
DO2
DO1
DO+(12V)
AC24V
AC24V
Reserved
MIC IN
Line OUT
Audio GND
RS485-
RS485+
Status LED
Nätverks-LED
Resetknapp
Gränssnitt Avsnitt
Kamerahus
Denna bild visar en kamera med kupolhöljet
borttaget.
SD-kortfacket går att öppna genom
att ta bort övre delen med T25
starenheten.
