SW-159
Svenska

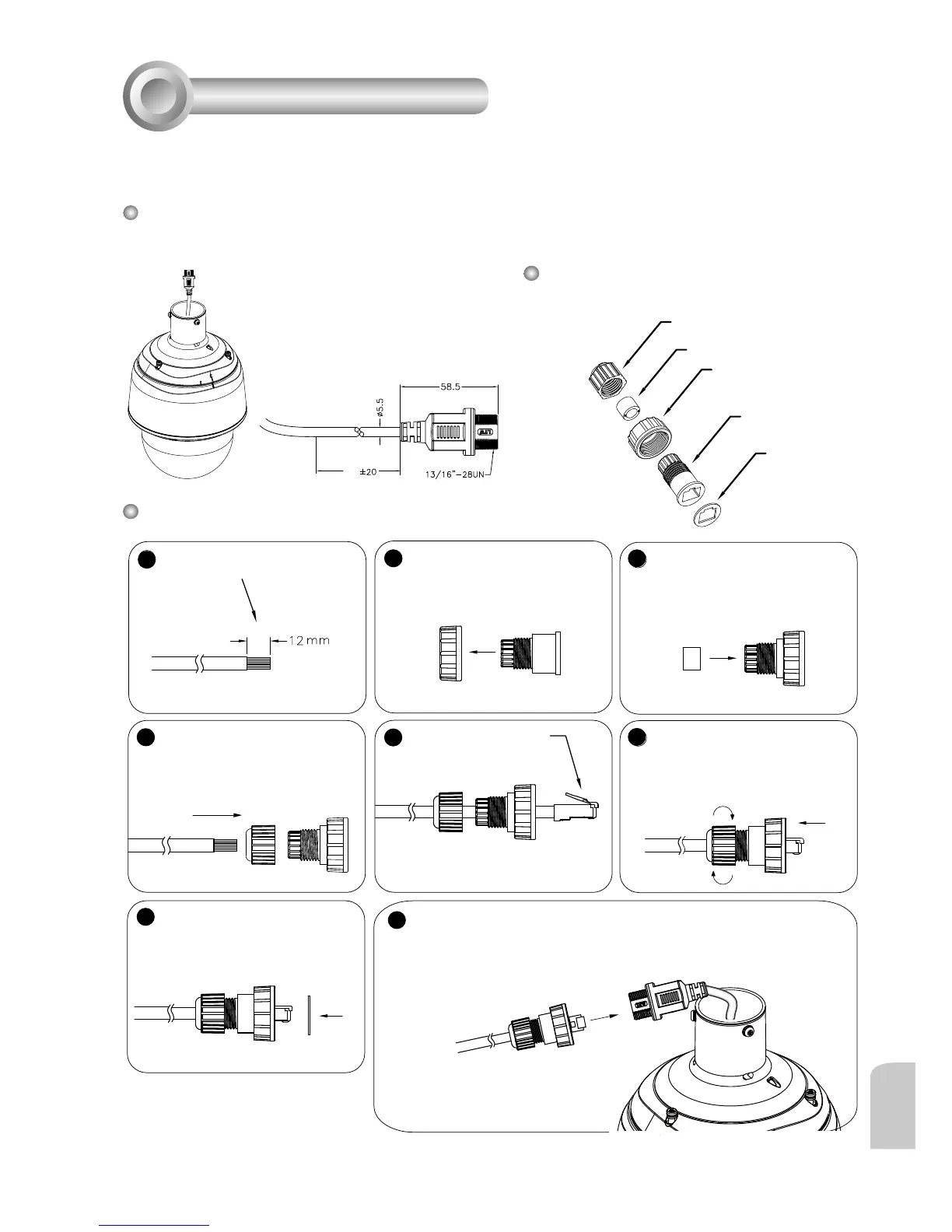

Hårdvaruinstallation
3
Dimensioner av nätverkskabel RJ45(enhet: mm)
3-1. Ansluta RJ45 Ethernet-kabeln
1
2
3
4
5
6
7
8
(D)
(B)
(C)
(A)
(E)
100
Vattentäta kontaktdonets
komponenter
Förskruvning (C)
Kåpa (D)
Packning (E)
Tätning (B)
Tätningsmutter (A)
Förbered en Ethernetkabel
och avisolera ytterhöljet.
För in kåpan i förskruvnin-
gen
Placera tätningen i kåpan.
För in den avskalade Ether-
netkabeln genom tätnings-
muttern och kåpan.
Klamma kabeln med
en plugg RJ45.
Pressa in kontaktdon RJ45 i
kåpan och drag fast tätnings-
muttern ordentligt.
Placera packningen på
kåpans framsida.
Monteringsprocedur
Rekommenderad ledararea: O.D.
5.5~7
Anslut Ethernetkabeln till RJ45-kabeln och drag fast kontakt-
donen ordentligt.
Använd bara CAT5e-kablar.
