SW-160
3-2. Ansluta ström- och I/O-kablar
Om du behöver ansluta I/O-kablar och ansluta till 24 V ström, demonterar du övre delen av
kameran. Du bör göra följande innan du sätter upp kupolkameran:
Gå till det här avsnittet och gå till avsnitt 3-3 om du bara ansluter Ethernet-kabeln.

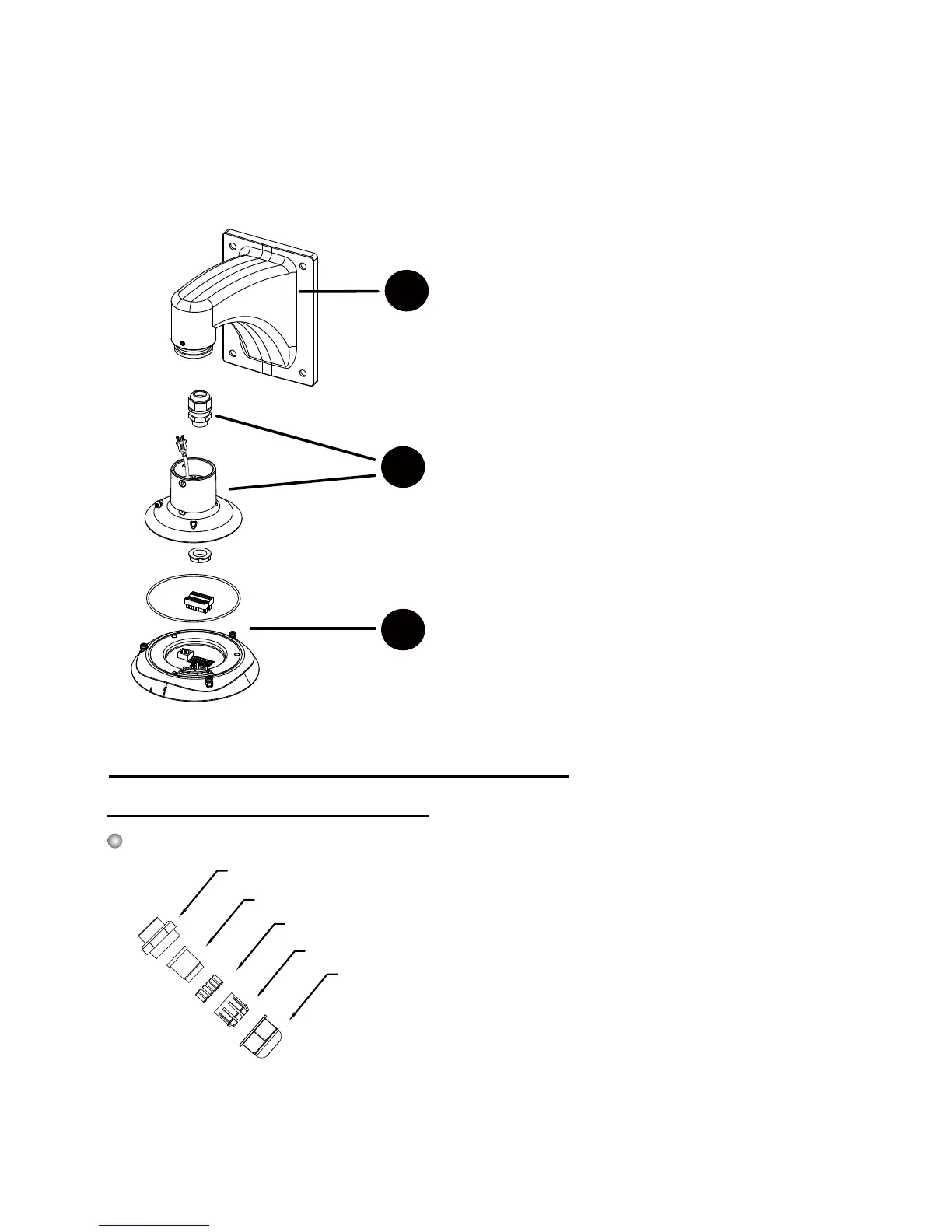

1-3
1-2
1-1
Räkna ut kabellängden och dra kablarna till Interface
Section
Dra kablarna genom kupolhöljet och de vattentäta
kontaktdonen
Koppla ihop med väggfästet
3-2-1. Koppling genom vattentäta kontaktdon
Det vattentäta kontaktdonets delar
Tätningar (C)
Hölje (D)
Låsmutter (E)
Tätning(sring )(B)
Mutter (A)
•
Kabel räckvidd: 13 ~ 16 AWG (1,2 ~ 1,8 mm)
•
En hylsnyckel på M20 behövs för muttern.
Koppling via vattentätt kontaktdon
