SW-161
Svenska

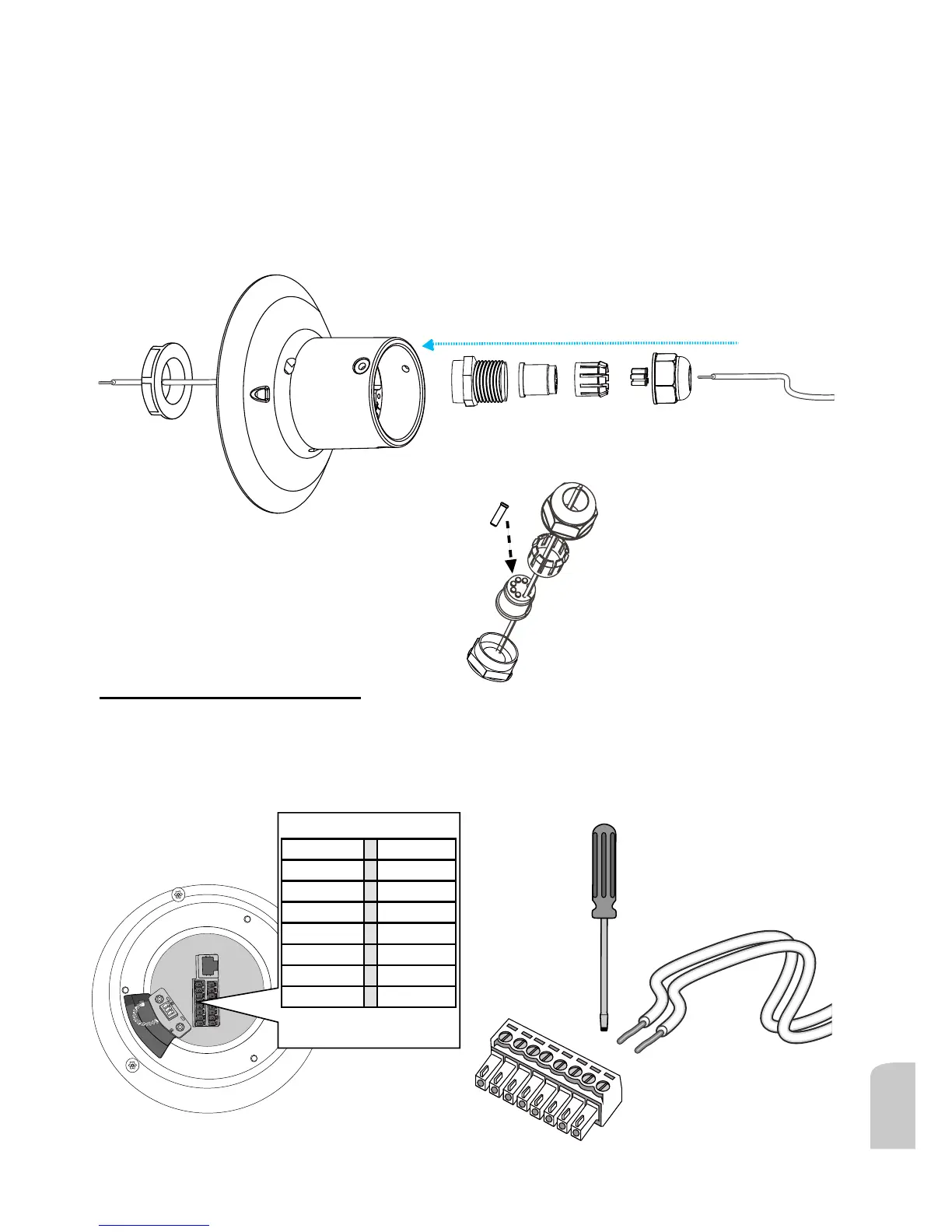

1. Plocka isär delarna i det vattentäta kontaktdonet i delarna (A) - (E) som visas ovan.
2. Avlägsna plastkorken från kupolkamerans botten och spara muttern för senare användning.
3. Beroende på antal kablar, avlägsna tätning (C) från gummitätningen (B).
4. Om du har externa enheter som sensorer och larm, koppla IO kablarna genom det vattentäta
kontaktdonet (E --> D --> B --> A) som visas nedan. Märk att det nns 16 hål i tätningen (B) o ch
kabelbredden är mellan 1,2 och 1,8 mm.
5. Tryck tätningen (B) in i höljet (D).
6. Dra åt låsmuttern (E).
(E)(D)(B)(A)
(C)
(B)
(D)
3-2-2. Koppling av kablar:
Ethernet
DI GND
DI4
DI3
DI2
DI1
DO2
DO1
DO+(12V)
AC24V
AC24V
Reserved
MIC IN
Line OUT
Audio GND
RS485-
RS485+
AC 24 V DI GND
AC 24 V DI4
Reserverad
DI3
Mic in DI2
Linje ut DI1
Audio GND DO2
RS485 - DO1
RS485 + DO+(12V)
Kabel räckvidd: 13 ~ 16 AWG
Avisoleringslängd: 6 ~ 7 mm
Skruv: M2
1. Använd en liten skruvmejsel för att fästa IO-kablar till
medföljande kopplingsplintar. Du kan också köpa en
kombinerad IO kabel från VIVOTEK.
M20 hex nut
Maximal utgående
belastning på DO-stiften är
50 mA.
