Vivotek SD8363E - Page 16

TC-15
中文 (繁體)
硬體架設
3
R J 4 5 線 徑 ( 單 位：m m )

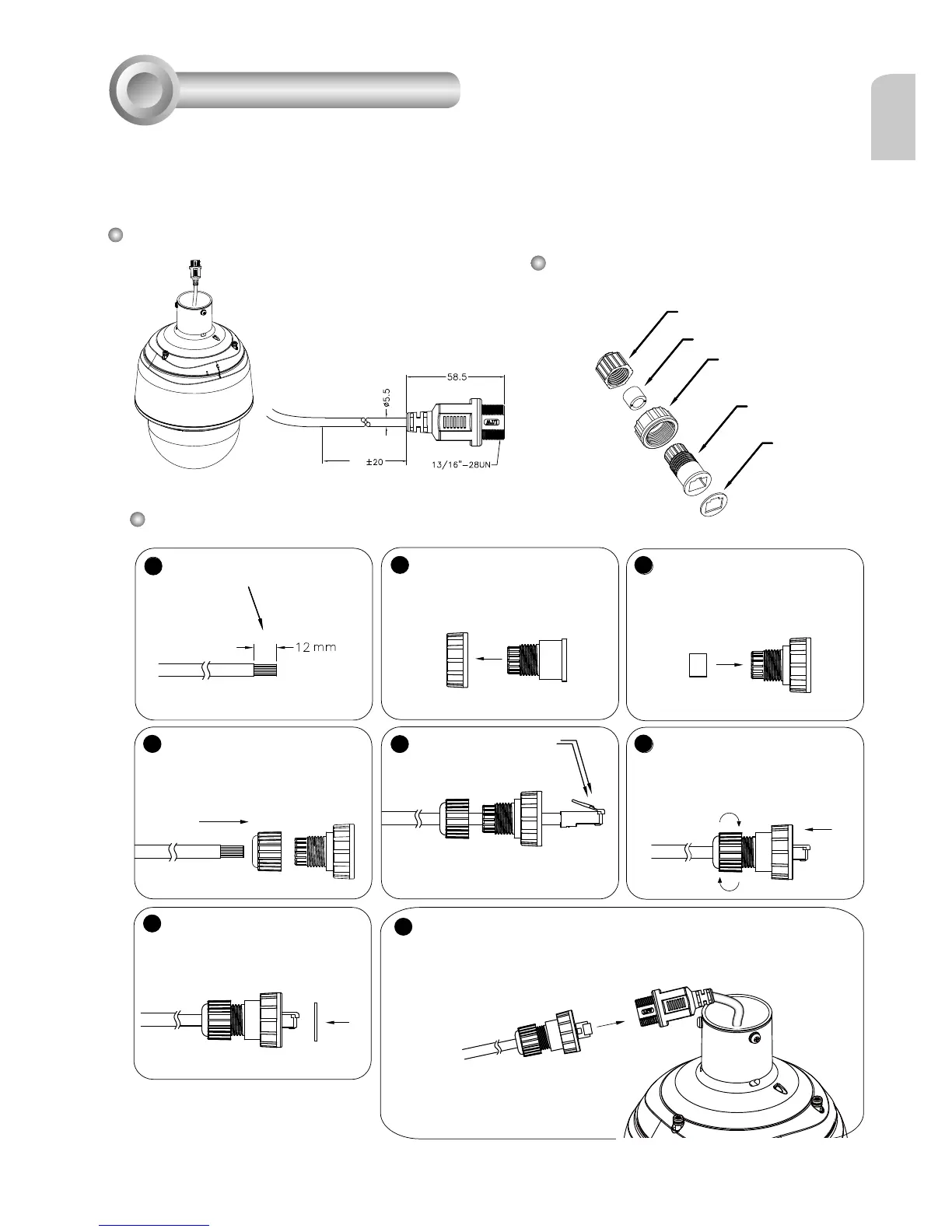

3-1. 連結RJ45乙太網路線
1
2
3
4
5
6
7
8
(D)
(B)
(C)
(A)
(E)
100
防水接頭組件
螺母(C)
外罩(D)
墊片(E)
密封塞(B)
密封螺母(A)
準備一條乙太網路纜線並撕
除部分外鞘。
將外罩嵌入螺母。 將密封塞嵌入外罩。
將撕除部分外鞘的乙太網路
纜線穿過密封螺母與外罩。
用RJ45插頭拑住纜線。
將RJ45插頭推入外罩，然後
旋緊密封螺母。
將墊片貼合至外罩前端。
組裝步驟
建議纜線規格：O.D. 5.5~7
連接乙太網路纜線與RJ45纜線，並將接頭鎖緊。
請務必使用 CAT5e 纜線。
