TC-16
3-2. 連接電源線及 I/O 纜線。
如果您需要連接 I/O 纜線與 24V 電源，請拆下攝影機的頂部。 將高速半圓形攝影機
裝上安裝位置前，請先完成下列作業：
如果只要連接乙太網路線，請跳過此步驟並移至 3-3 節。
1-3
1-2
1-1

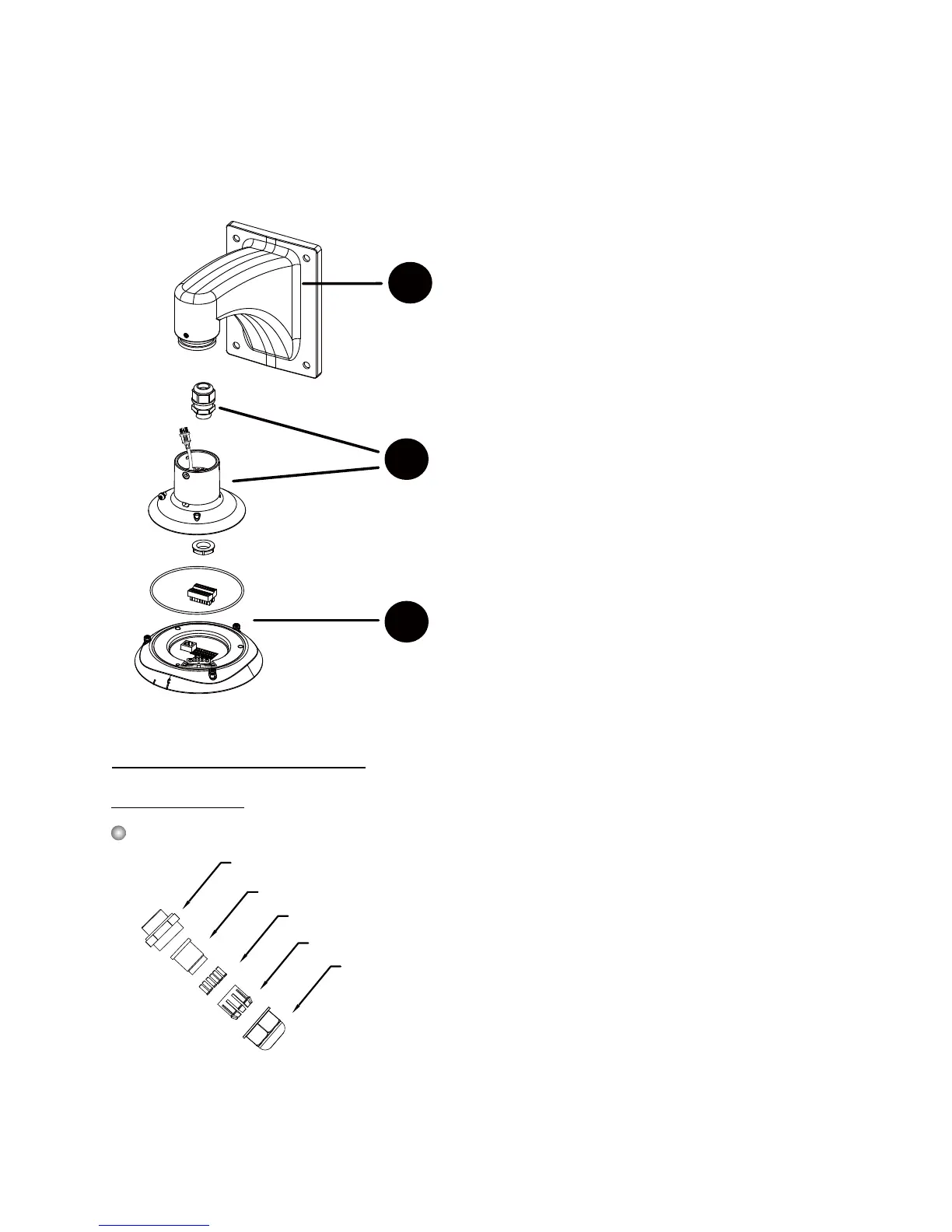

量好纜線長度同時連上介接環
將纜線穿過半圓形上蓋及防水連接器
裝上安裝架
3-2-1. 穿過防水連接器配線
防水連接器總成
密封環(C)
護罩(D)
鎖帽(E)
密封環(B)
螺帽(A)
• 線徑：13 ~ 16 AWG (1.2 ~ 1.8 mm)
• 須有適用於M20六角螺帽的套筒扳手。
穿過防水連接器
