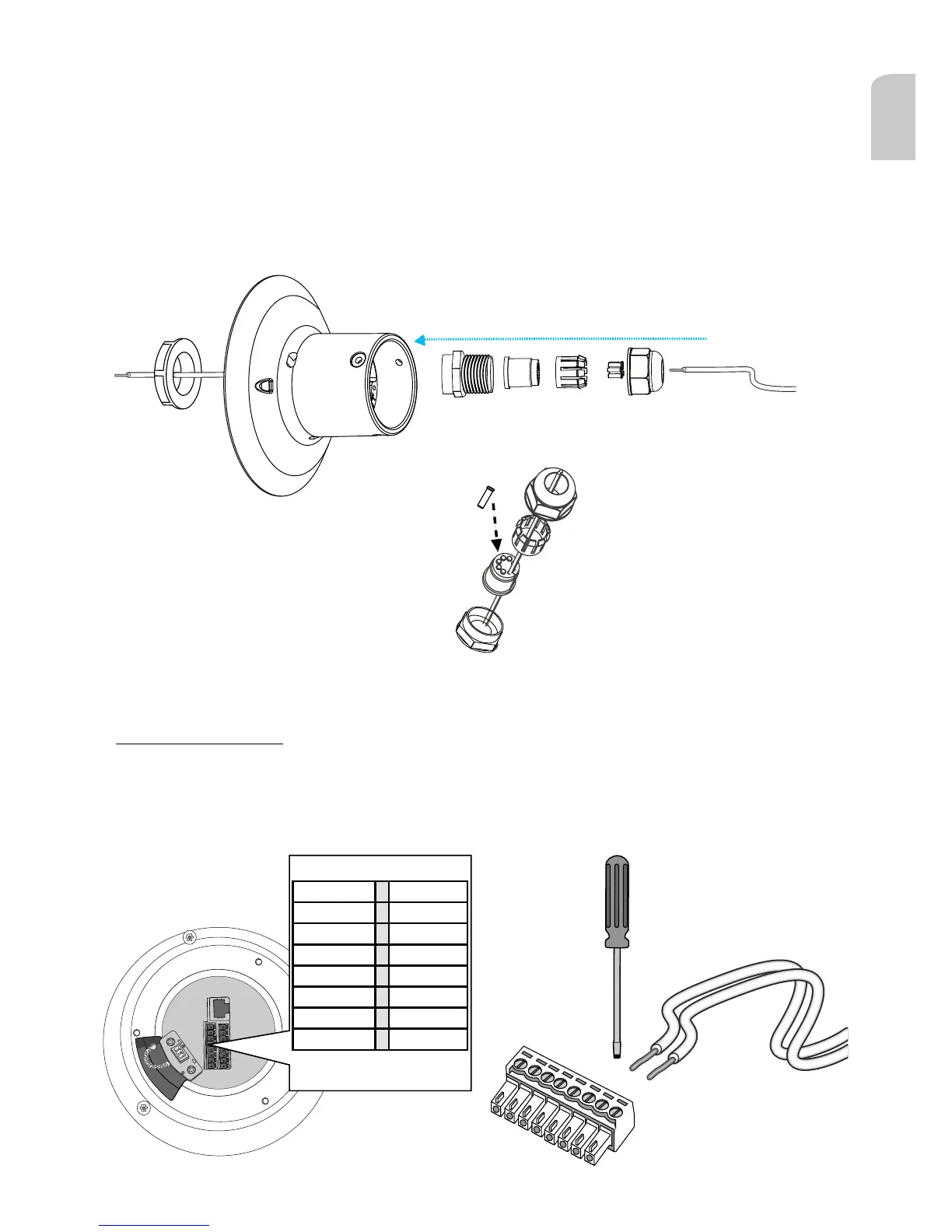

1. 按上圖所示，將防水連接器拆解成組件(A) ~ (E)。
2. 取下半圓形上蓋底部的塑膠塞墊，妥善保留M20六角螺帽以便後續使用。
3. 按配線數量，取下橡膠密封環(B)的密封墊(C)。
4. 如有感測器及警報器等外接裝置時，請按下圖所示，將IO線路按(E --> D --> B --> A)的
順序穿過防水連接器。密封環(B)上有16個可供線徑1.2及1.8 mm線路穿過的線孔。
5. 將密封環(B)推入密封罩(D)。
6. 鎖緊鎖帽(E)。
(E)(D)(B)(A)
(C)
(B)
(D)
3-2-2. 連接纜線：
Ethernet
DI GND
DI4
DI3
DI2
DI1
DO2
DO1
DO+(12V)
AC24V
AC24V
Reserved
MIC IN
Line OUT
Audio GND
RS485-
RS485+
AC 24 V DI接地
AC 24 V DI4
保留 DI3
麥克風輸入 DI2
線路輸出 DI1
音訊接地 DO2
RS485 - DO1
RS485 + DO+(12V)
線徑：13 ~ 16 AWG
剝線長度：6 ~ 7 mm
螺絲：M2
1. 用小的平口螺絲起子，將IO線路固定在隨附的端子
座上。您亦可向VIVOTEK另購IO組線。
M20 hex nut
DO 腳位 的最大輸出負載為
50mA
