NL-172
3-2. Voeding en I/O kabels aansluiten
Demonteer het bovenste gedeelte van de camera als u I/O kabels en 24V voeding moet aansluiten.
Het is zeer aanbevolen het volgende uit te voeren voordat u de speed dome camera aan de
installatie kant bevestigt:
Sla dit gedeelte over en ga naar Sectie 3-3 als u alleen de Ethernet kabel hoeft aan te sluiten.
1-3
1-2
1-1

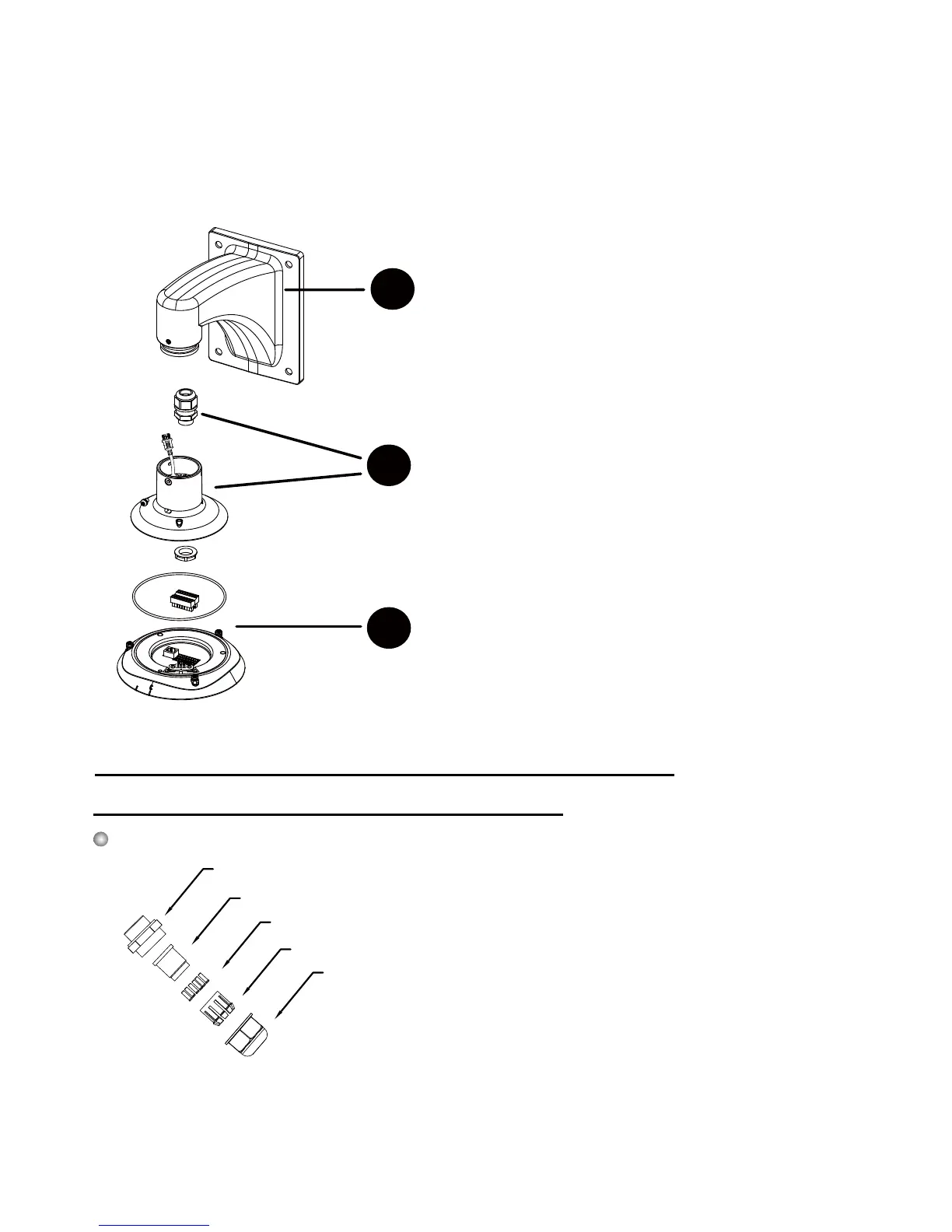

Pas de draadlengte en complete bekabeling door het
interface deel
Bekabeling door de dome kap en wachterdichte
aansluitingen
Verbinden met het muurrek
3-2-1. Bekabeling door de waterbestendige aansluitingen
Onderdelen van de waterbestendige aansluiting
Zegels (C)
Behuizing (D)
Verzegelde moer (E)
Zegel (B)
Schroef moer (A)
•
Draadbereik: 13 ~ 16 AWG (1.2 ~ 1.8 mm)
•
Een stopcontact moersleutel is nodig voor de
M20 inbus moer.
Aansluiten door de waterbestendige aansluitingen
