NL-173
Nederlands

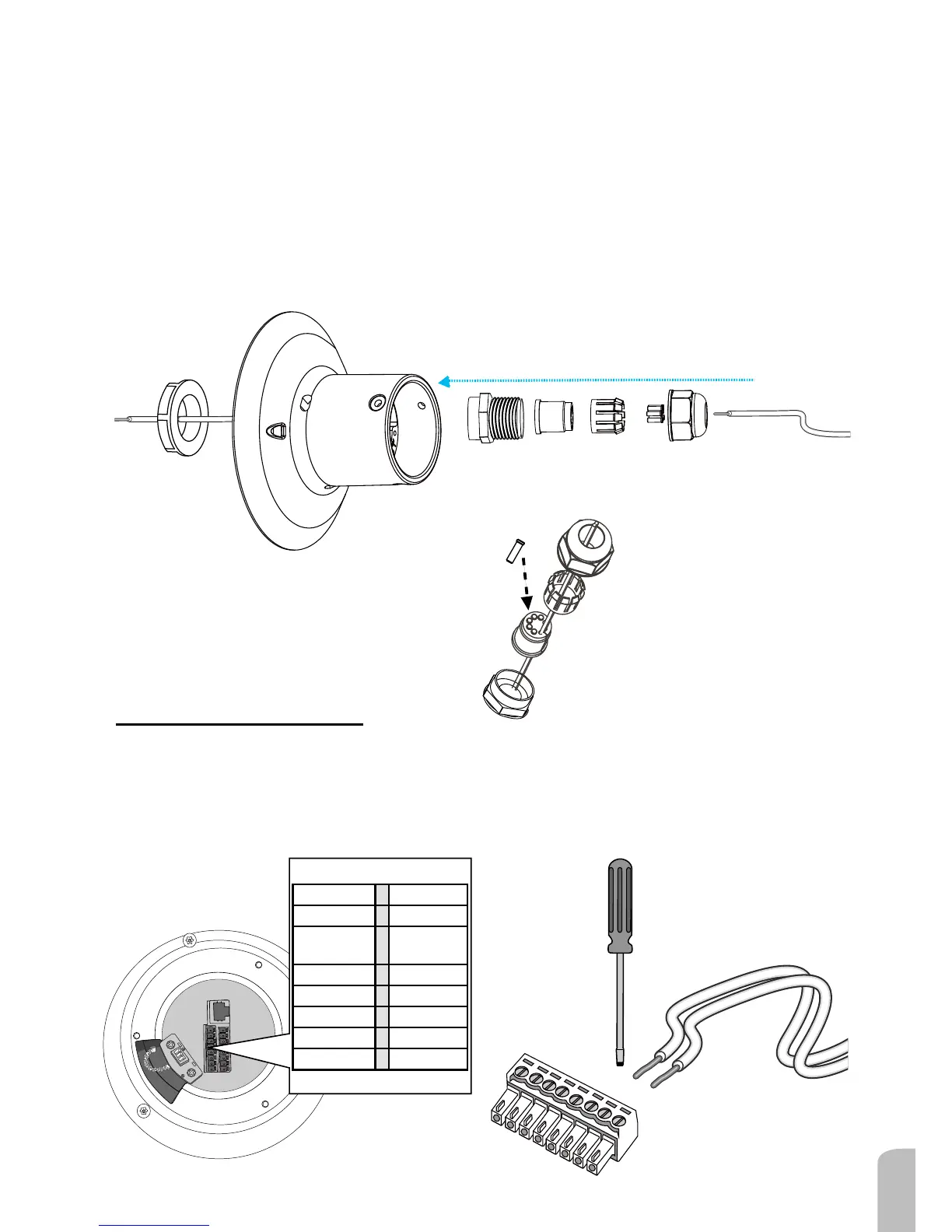

(E)(D)(B)(A)
(C)
(B)
(D)
3-2-2. Kabels verbinden:
Ethernet
DI GND
DI4
DI3
DI2
DI1
DO2
DO1
DO+(12V)
AC24V
AC24V
Reserved
MIC IN
Line OUT
Audio GND
RS485-
RS485+
AC 24 V DI GND
AC 24 V DI4
Voorbe-
houden
DI3
MIC IN DI2
Lijn uit DI1
Audio GND DO2
RS485 - DO1
RS485 + DO+(12V)
Draadbereik: 13 ~ 16 AWG
Striplengte: 6 ~ 7 mm
Scroef: M2
1. Gebruik een klein formaat vlakke schroevendraaier om
de IO draden tegen de inbegrepen terminale blokken te
bevestigen. U kunt ook een IO combo kabel van VIVOTEK
aanschaffen.
1. Demonteer de onderdelen van de waterbestendige aansluiting in delen (A) ~ (E) zoals hierboven
aangegeven.
2. Verwijder de plastic stopper van de bodem van de dome kap en bewaar de M20 inbus moer voor
later gebruik.
3. Afhankelijk van het aantal draden, verwijder de zegel(C) van de rubberen zegel(B).
4. Wanneer u externe apparaten heeft zoals sensors en alarmen, voed dan de IO draden door de
waterdichte aansluitingen(E --> D --> B --> A) zoals hieronder geillustreerd. Let op dat er 16 gaten
op zegel (B) zijn en dat het draadbereik tussen 1.2 en 1.8 mm is.
5. Druk het zegel (B) in de behuizing (D).
6. Bevestig de zegelmoer (E) stevig.
M20 hex nut
De max.
uitvoerbelasting op DO
pinnen is 50mA.
