3-2. Menghubungkan Kabel Daya dan I/O
Jika Anda perlu menghubungkan kabel I/O dan daya 24V, bongkar bagian atas kamera.
Sebaiknya Anda melakukan langkah-langkah berikut ini sebelum memasang kamera kubah di
lokasi pemasangan:
Lewatkan bagian ini dan pindah ke Bagian 3-3 jika Anda menghubungkan kabel Eternet saja.
1-3
1-2
1-1

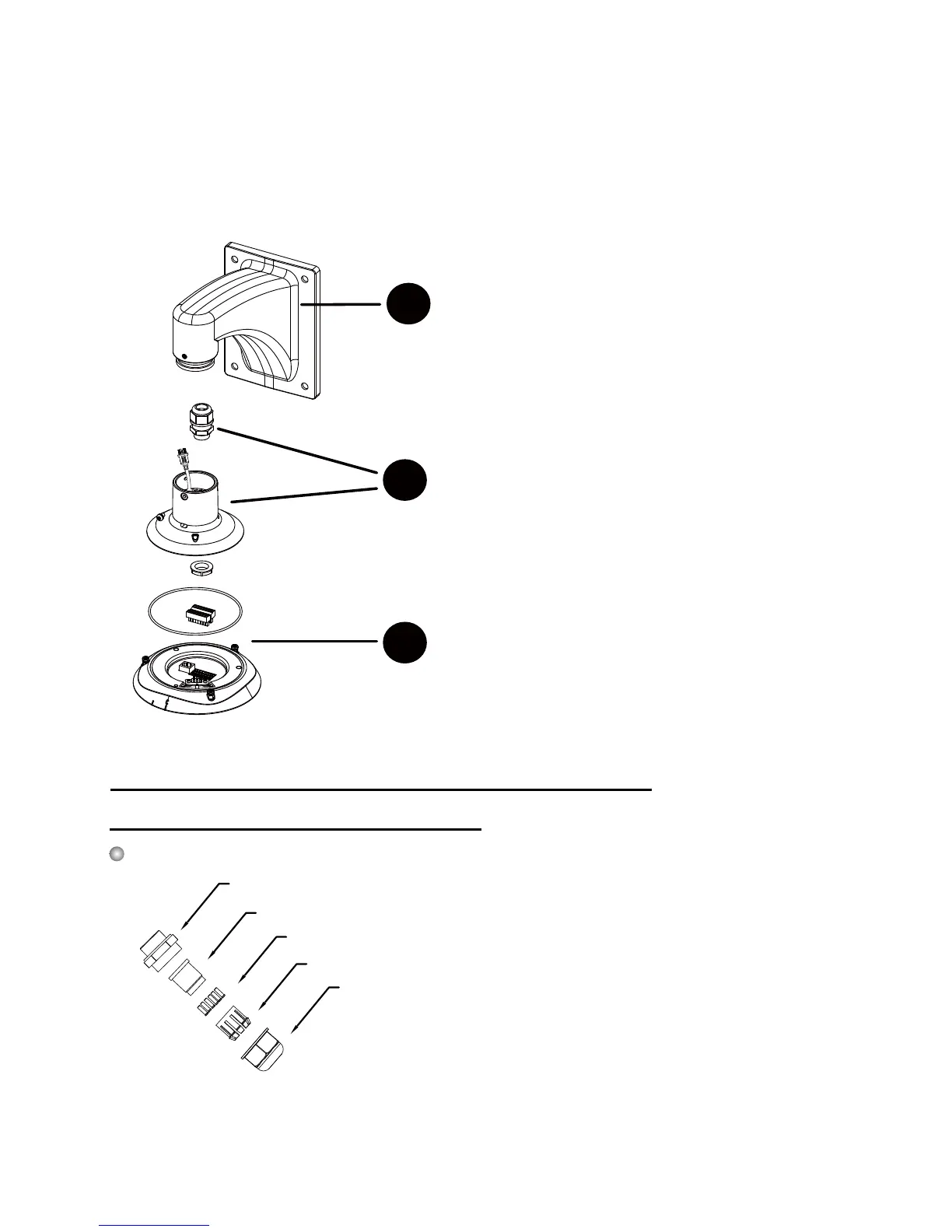

Ukur panjang kabel dan pasang kabel ke Bagian
Antarmuka
Masukkan kabel melalui tutup kubah dan konektor
kedap air
Sambungkan dengan braket pemasangan
3-2-1. Pemasangan kabel melalui Konektor Kedap Air
Komponen Konektor Kedap Air
Perapat (C)
Rumah (D)
Mur Perapat (E)
Perapat (B)
Mur (A)
•
Kisaran kabel: 13 ~ 16 AWG (1.2 ~ 1,8 mm)
•
Diperlukan kunci pas soket untuk mur segi
enam M20.
Sambungan melalui Konektor Kedap Air
