3-2-2. Kabel Penghubung:
Ethernet
DI GND
DI4
DI3
DI2
DI1
DO2
DO1
DO+(12V)
AC24V
AC24V
Reserved
MIC IN
Line OUT
Audio GND
RS485-
RS485+
AC 24 V DI GND
AC 24 V DI4
Khusus DI3
MIC IN DI2
Lini Keluar DI1
Audio GND DO2
RS485 - DO1
RS485 + DO+(12V)
Kisaran kabel: 13 ~ 16 AWG
Panjang strip: 6 ~ 7 mm
Sekrup: M2
1. Gunakan obeng minus berukuran kecil untuk
mengencangkan kabel IO ke blok terminal yang disertakan.
Anda juga dapat membeli kabel IO combo dari VIVOTEK.

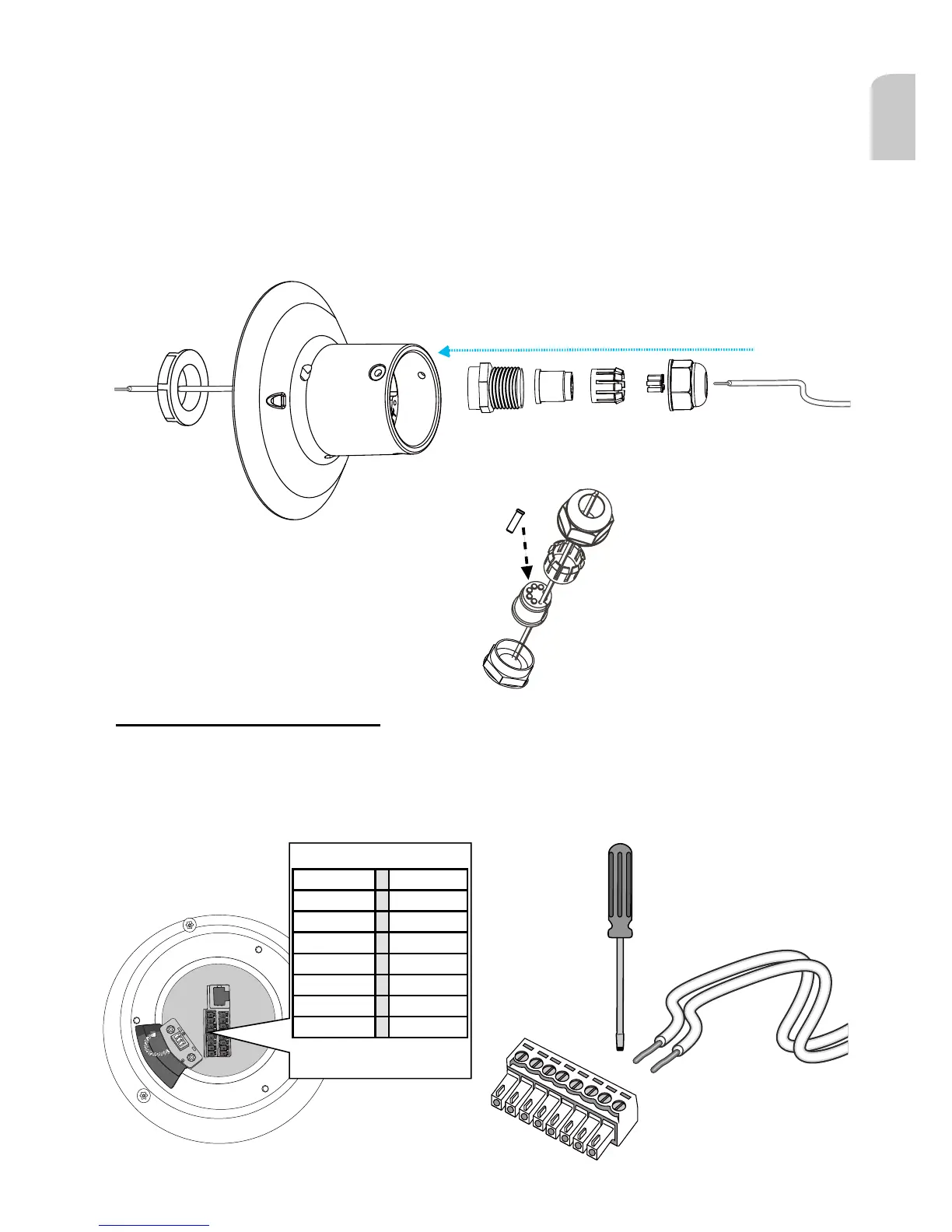

1. Bongkar komponen konektor kedap air (A) ~ (E) seperti ditunjukkan pada gambar di atas.
2. Lepaskan penahan plastik pada bagian bawah tutup kubah dan simpan mur segi enam M20
untuk digunakan nanti.
3. Tergantung pada jumlah kabel, lepaskan perapat (C) dari sumbat karet (B).
4. Jika Anda memasang perangkat eksternal seperti sensor dan alarm, masukkan kabel IO ke
konektor kedap air (E --> D --> B --> A) seperti pada gambar di bawah ini. Perhatikan, ada 16
lubang pada perapat (B), dan kabel berkisar antara 1,2 hingga 1,8 mm.
5. Dorong perapat (B) ke rumah (D).
6. Kencangkan mur perapat (E).
M20 hex nut
Maks. beban output pada
pin DO adalah 50mA.
