SC-27
中文(简体)
硬件安装
3
RJ45电缆尺寸(单位：mm)

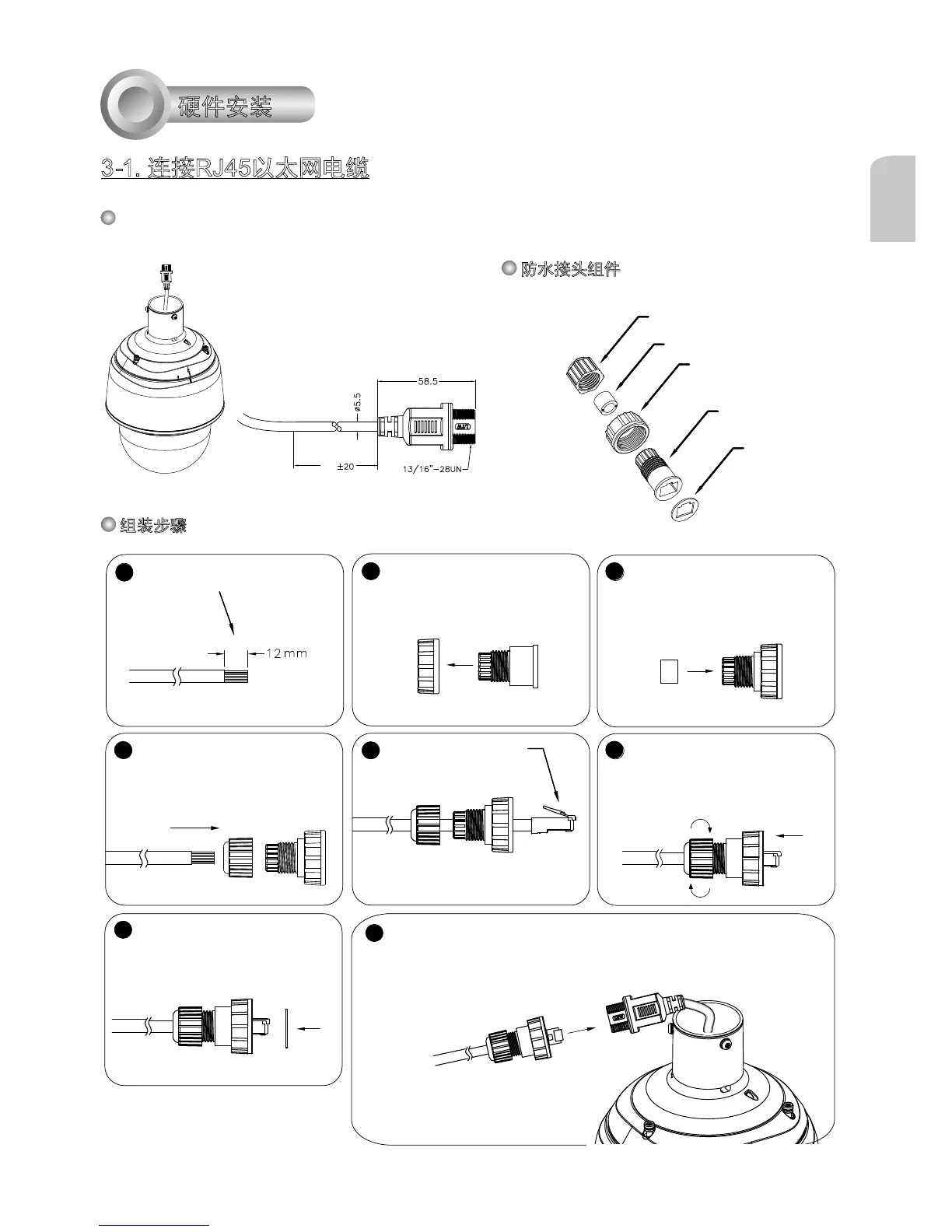

3-1. 连接RJ45以太网电缆
1
2
3
4
5
6
7
8
(D)
(B)
(C)
(A)
(E)
100
防水接头组件
螺母(C)
外罩(D)
垫片(E)
密封塞(B)
密封螺母(A)
准备一条以太网线缆并撕除
部分外鞘。
将外罩嵌入螺母。
将密封塞嵌入外罩。
将撕除部分外鞘的以太网线缆
穿过密封螺母与外罩。
用RJ45插头钳住缆线。
将RJ45插头推入外罩，然后
旋紧密封螺母。
将垫片贴合至外罩前端。
组装步骤
建议线缆规格：O.D. 5.5~7
连接乙太网路缆线与RJ45缆线，并将接头锁紧。
仅可使用CAT5e电缆。
