SC-28

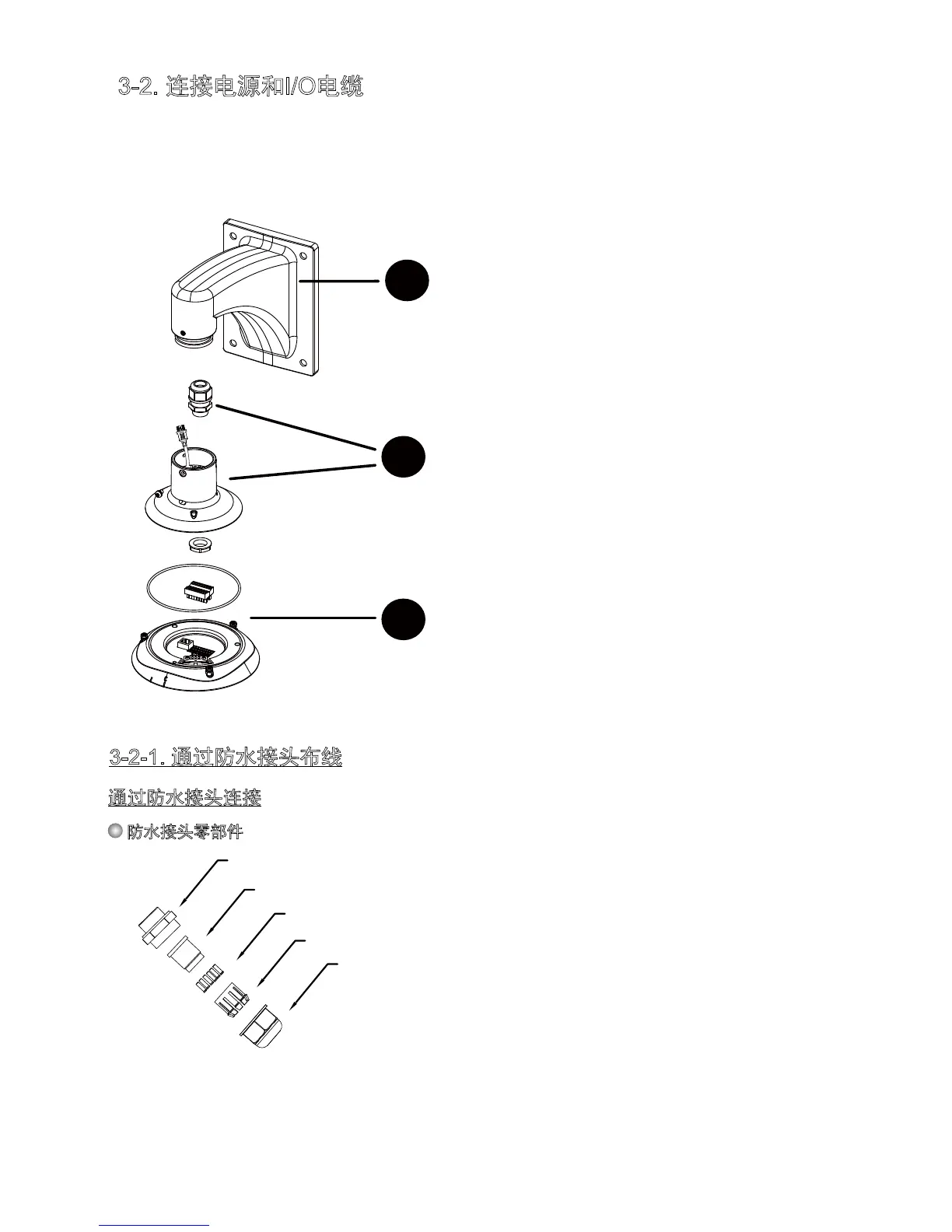

3-2. 连接电源和I/O电缆
如果需要连接I/O电缆和24V电源，请拆下摄像头的顶部部分。强烈建议在你能在安装
地点安装摄影机之前完成以下内容：
如果仅连接以太网电缆，请跳过该部分，直接转到3-3部分。
1-3
1-2
1-1
计划电线长度并完成接口部分的布线
通过球型盖和防水接头布线
连接支架
3-2-1. 通过防水接头布线
防水接头零部件
密封(C)
外壳(D)
密封螺母(E)
密封(B)
螺母(A)
• 电缆范围：13 ~ 16 AWG (1.2 ~ 1.8
mm)
• M20六角螺母要求使用套筒扳手。
通过防水接头连接
