Vivotek SD8363E - Page 30

SC-29
中文(简体)

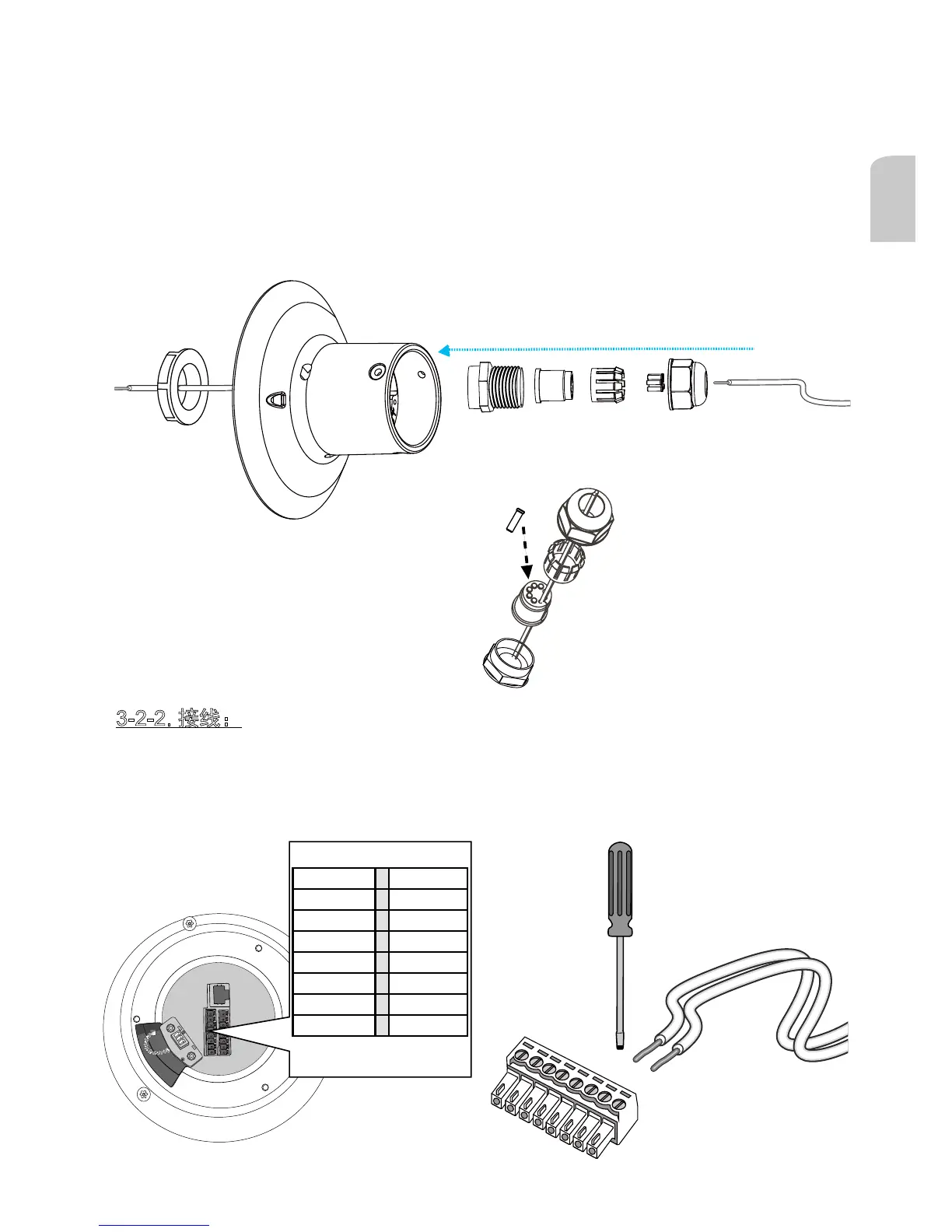

1. 如上所述，将防水接头的零件拆卸为部件(A) ~ (E)。
2. 从球形护罩的底部取下塑料塞子，并且保留M20六角螺母以供后续使用。
3. 根据电缆的数量，从橡胶密封(B)上取下密封(C)。
4. 如果你有外部设备，例如传感器和报警器，按照下图将IO电缆穿过防水接头(E --> D
--> B --> A)。 注意密封(B)上有16个孔，而电缆的范围是在1.2和1.8m之间。
5. 将密封(B)推入外壳(D)内。
6. 将密封螺母(E)牢牢固定。
(E)(D)(B)(A)
(C)
(B)
(D)
3-2-2. 接线：
Ethernet
DI GND
DI4
DI3
DI2
DI1
DO2
DO1
DO+(12V)
AC24V
AC24V
Reserved
MIC IN
Line OUT
Audio GND
RS485-
RS485+
AC 24 V DI GND
AC 24 V DI4
保留
DI3
麦克风输入
DI2
线路输出
DI1
音频
GND DO2
RS485 - DO1
RS485 + DO+(12V)
电缆范围：13 ~ 16 AWG
条纹长度：6 ~ 7 mm
螺丝钉：M2
1. 使用小型的平叶片螺丝刀来确保IO线被固定在提供的
接线板上。你也可以从VIVOTEK处购买IO组合电缆。
M20 hex nut
DO 引脚上的最大输出为
50mA。
