JP-38

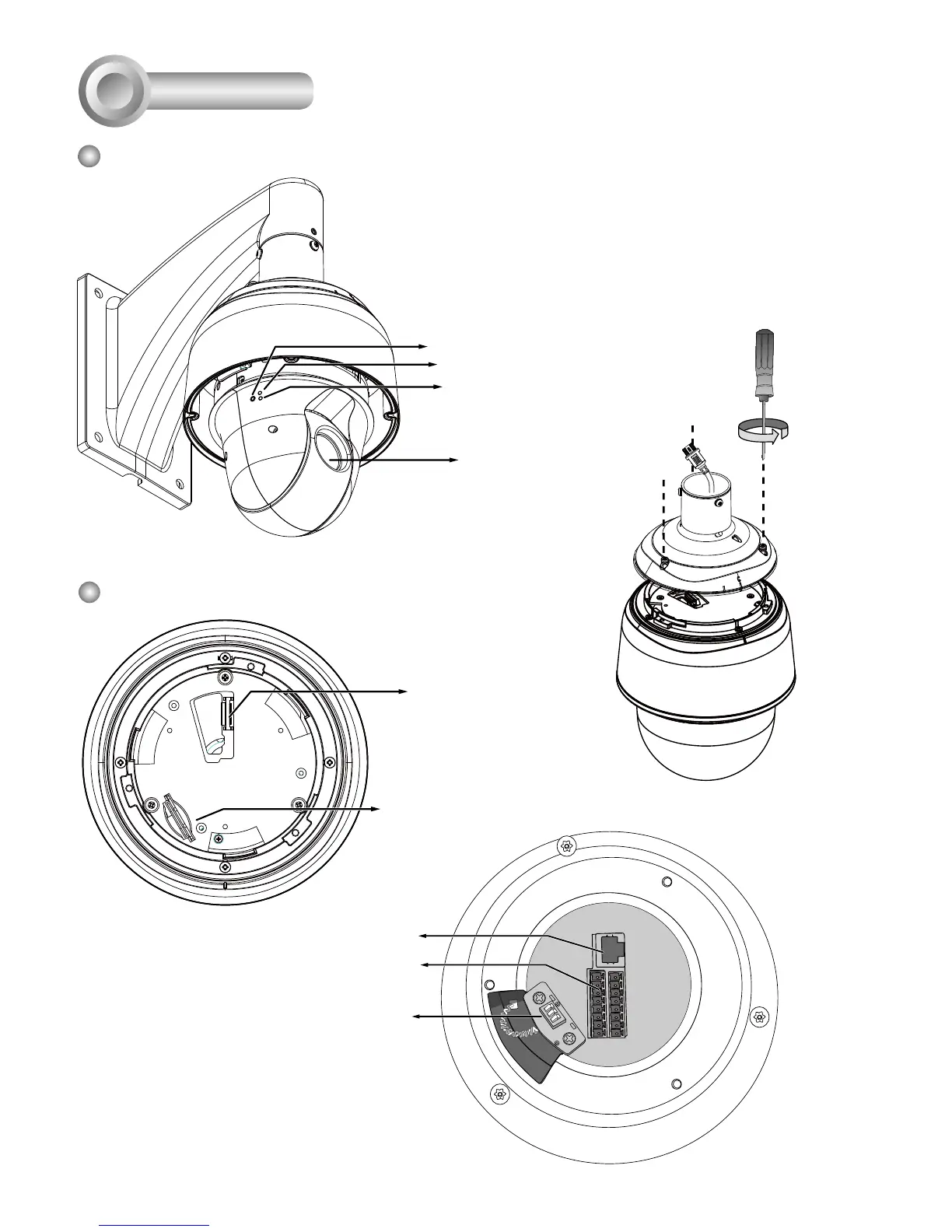

各部の説明
2
内部図
ボード間コネクタ
レンズ
外部図
イーサネット10/100
RJ45プラグ
除湿器用バネ接点
一般I/O端子ブロック
SD/SDHC/SDXCカードスロット
Ethernet
DI GND
DI4
DI3
DI2
DI1
DO2
DO1
DO+(12V)
AC24V
AC24V
Reserved
MIC IN
Line OUT
Audio GND
RS485-
RS485+
ステータスLED
ネットワークLED
リセットボタン
インタフェース部
カメラ本体
この図は、ドームカバーを取り外した状態のカ
メラを示しています。
SD カードスロットには、
T25 ヘックスローブドライ
バーを使用して上部を取り
外すとアクセスできます。
