JP-39
日本語
ハードウェア･インストレーション
3

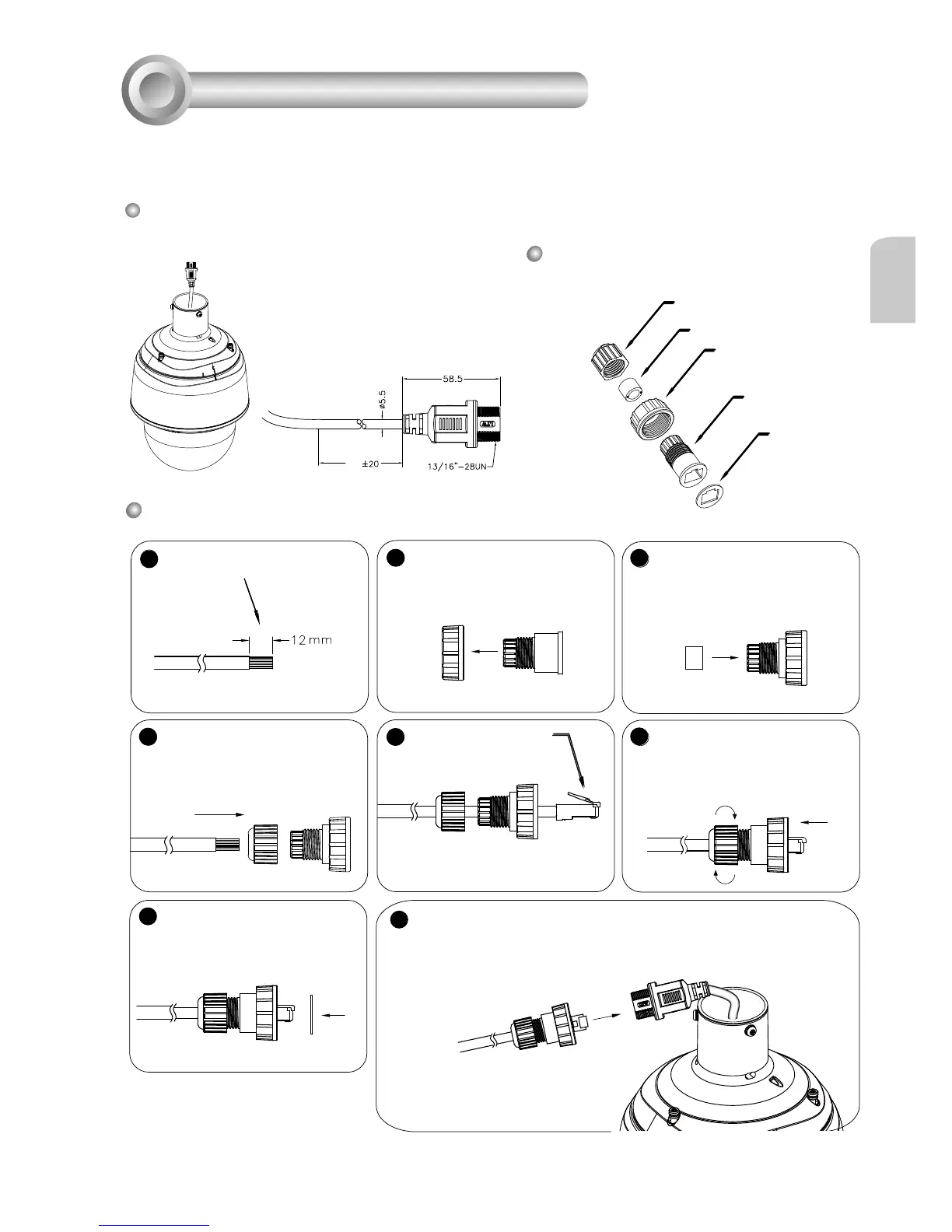

RJ45ケーブルの寸法(単位：mm)
3-1. RJ45イーサネットケーブルの接続
1
2
3
4
5
6
7
8
(D)
(B)
(C)
(A)
(E)
100
防水コネクタのコンポーネント
ナット(C)
ハウジング(D)
ガスケット(E)
シール(B)
密封ナット(A)
イーサネットケーブルを用意し、
被覆の一部を剥がします。
ハウジングをナットに入れます。
シールをハウジングに入れます。
被覆を剥いだイーサネットケーブル
を密封ナットとハウジングに通しま
す。
ケーブルにRJ45プラグを
取り付けます。
RJ45プラグをハウジングに挿し、
密封ナットを締め付けます。
ハウジング前部にガスケットを取り付
けます。
組立て手順
推奨ケーブル径：O.D. 5.5~7
イーサネットケーブルをRJ45ケーブルに接続し、コネクタをしっかり固定しま
す。
CAT5e ケーブルのみを使用してください。
