JP-40
3-2. 電源および I/O ワイヤの接続
I/O ワイヤと 24V 電源を接続する必要がある場合、カメラの上部を取り外します。 設置場
所に高速ドームカメラを取り付ける前に、必ず以下の作業を行なってください。 イーサネッ
トケーブルのみ接続する必要がある場合は、このセクションをスキップしてセクション 3-3
に進んでください。

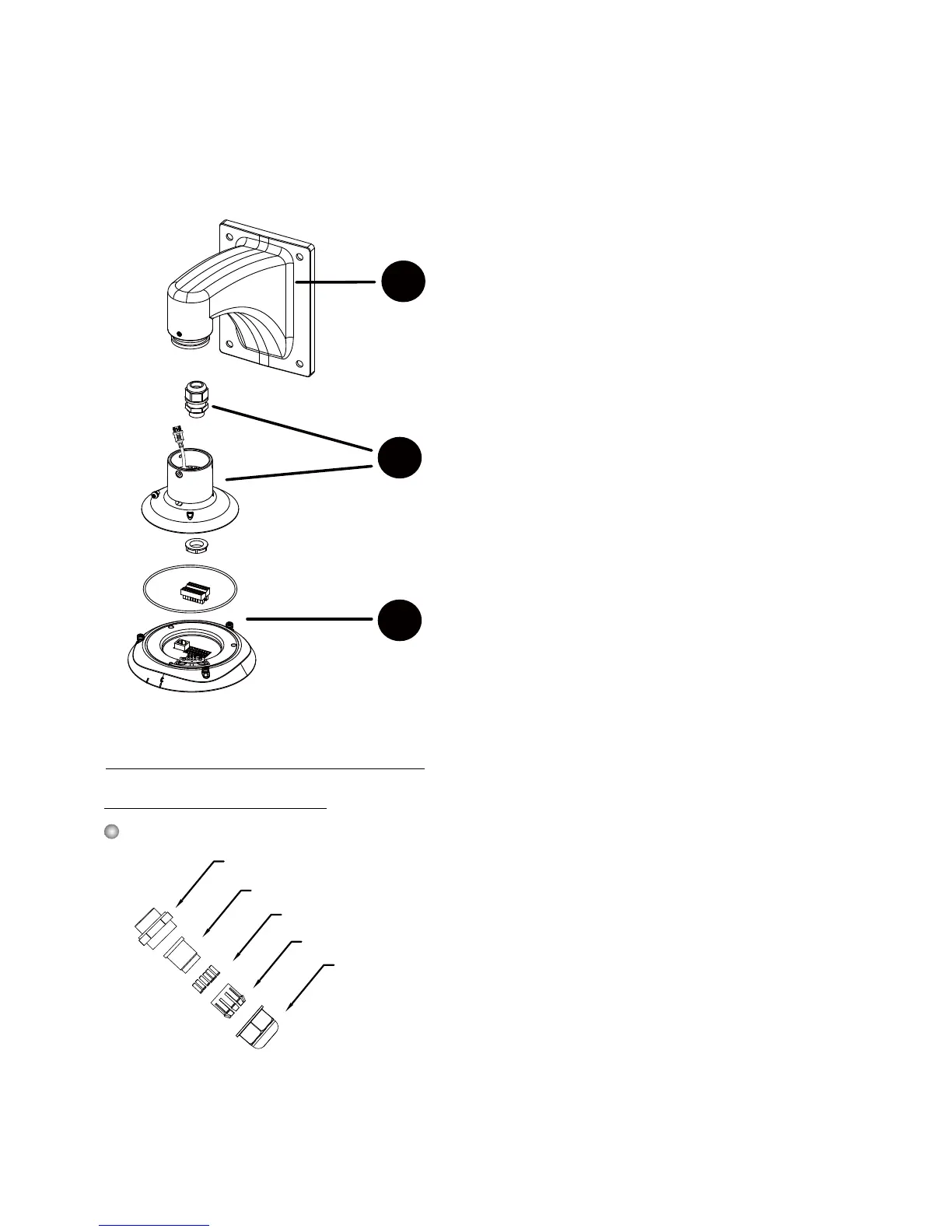

1-3
1-2
1-1
配線長の計画およびインタフェース部に対する配
線の完成
ドームキャップと防水コネクタを通した配線
取付けブラケットでの接続
3-2-1. 防水コネクタを通した配線
防水コネクタの部品
シール(C)
ハウジング(D)
シールナット(E)
シール(B)
ネジナット(A)
• 電線規格の範囲：13 ~ 16 AWG (1.2 ~
1.8 mm)
• M20六角ナット用ソケットレンチが必要
です。
防水コネクタを通した接続
