JP-41
日本語

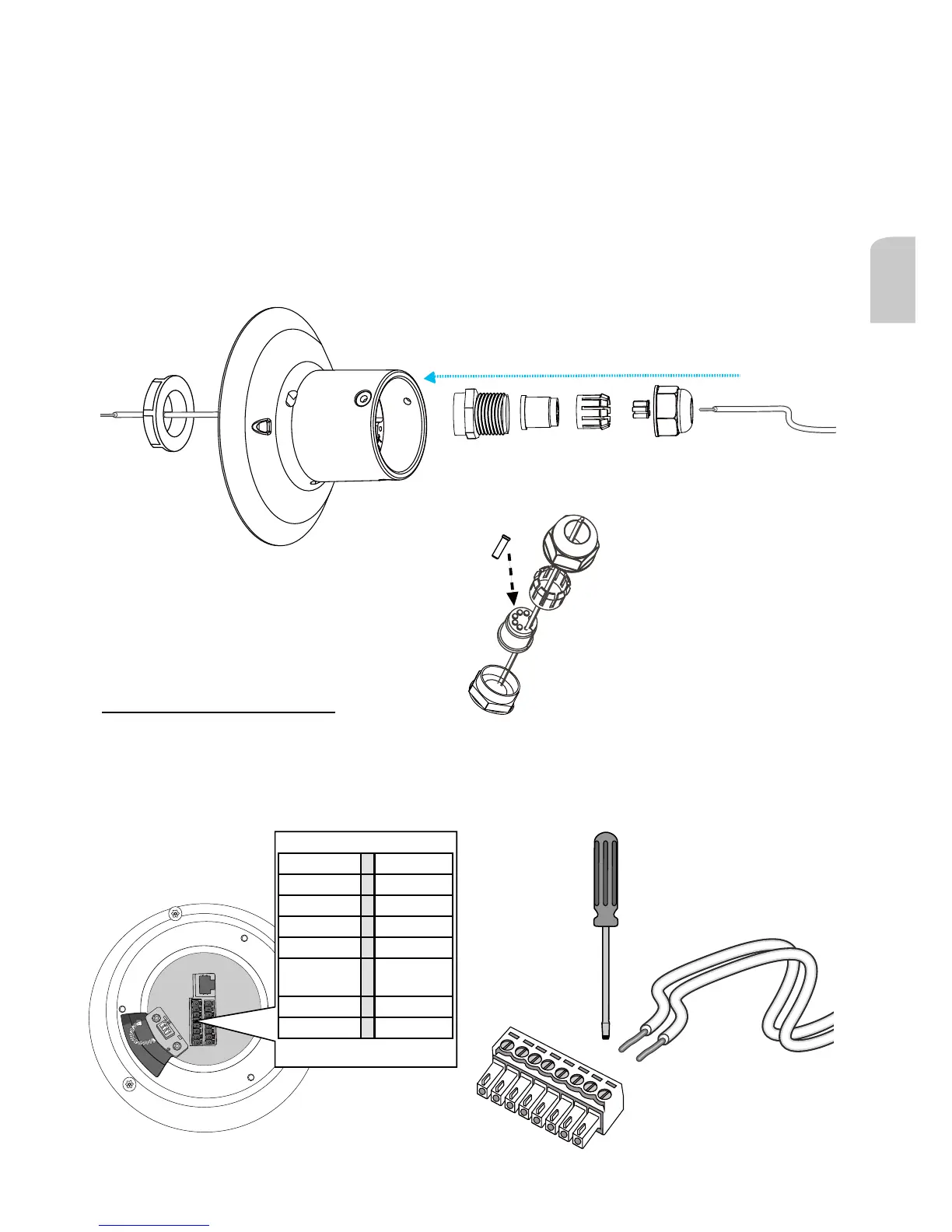

1. 上記のとおり、防水コネクタの部品をパーツ(A) ~ (E)に分解します。
2. ドームキャップの底部からプラスチック製ストッパーを外し、M20六角ナットを後で使用する
ために取っておきます。
3. 電線の数に応じて、ゴムシール(B)からシール(C)を取り外します。
4. センサーやアラームなどの外部デバイスがある場合は、下図に示すとおり、防水コネクタ(E
--> D --> B --> A)にIO配線を通します。シール(B)には16個の穴があり、配線の直径は1.2
~ 1.8 mmであることに注意してください。
5. シール(B)をハウジング(D)の中に押し込みます。
6. シールナット(E)をしっかりと固定します。
(E)(D)(B)(A)
(C)
(B)
(D)
3-2-2. ケーブルの接続：
Ethernet
DI GND
DI4
DI3
DI2
DI1
DO2
DO1
DO+(12V)
AC24V
AC24V
Reserved
MIC IN
Line OUT
Audio GND
RS485-
RS485+
AC 24 V
DI GND
AC 24 V
DI4
未使用
DI3
マイク入力
DI2
ライン出力
DI1
オーディオ
GND
DO2
RS485 -
DO1
RS485 +
DO+(12V)
電線規格の範囲：13 ~ 16 AWG
ストリップの長さ：6 ~ 7 mm
ネジ：M2
1. 小型マイナスドライバを使用して、IO配線を同梱の端
子ブロックに固定します。VIVOTEKからIOコンボケー
ブルを購入することもできます。
M20 hex nut
DO ピンの最大 出力負荷
は 50mA です。
