FR-52
3-2. Connexion des câbles d'E/S et d'alimentation
Si vous devez connecter les câbles d'E/S et d'alimentation 24V, démontez la partie supérieure de
la caméra. Il est fortement recommandé d'accomplir ce qui suit avant que vous puissiez monter
la caméra dôme de vitesse sur le site de l’installation :
Ignorez cette section et passez à la section 3-3 si vous connectez uniquement le câble Ethernet.

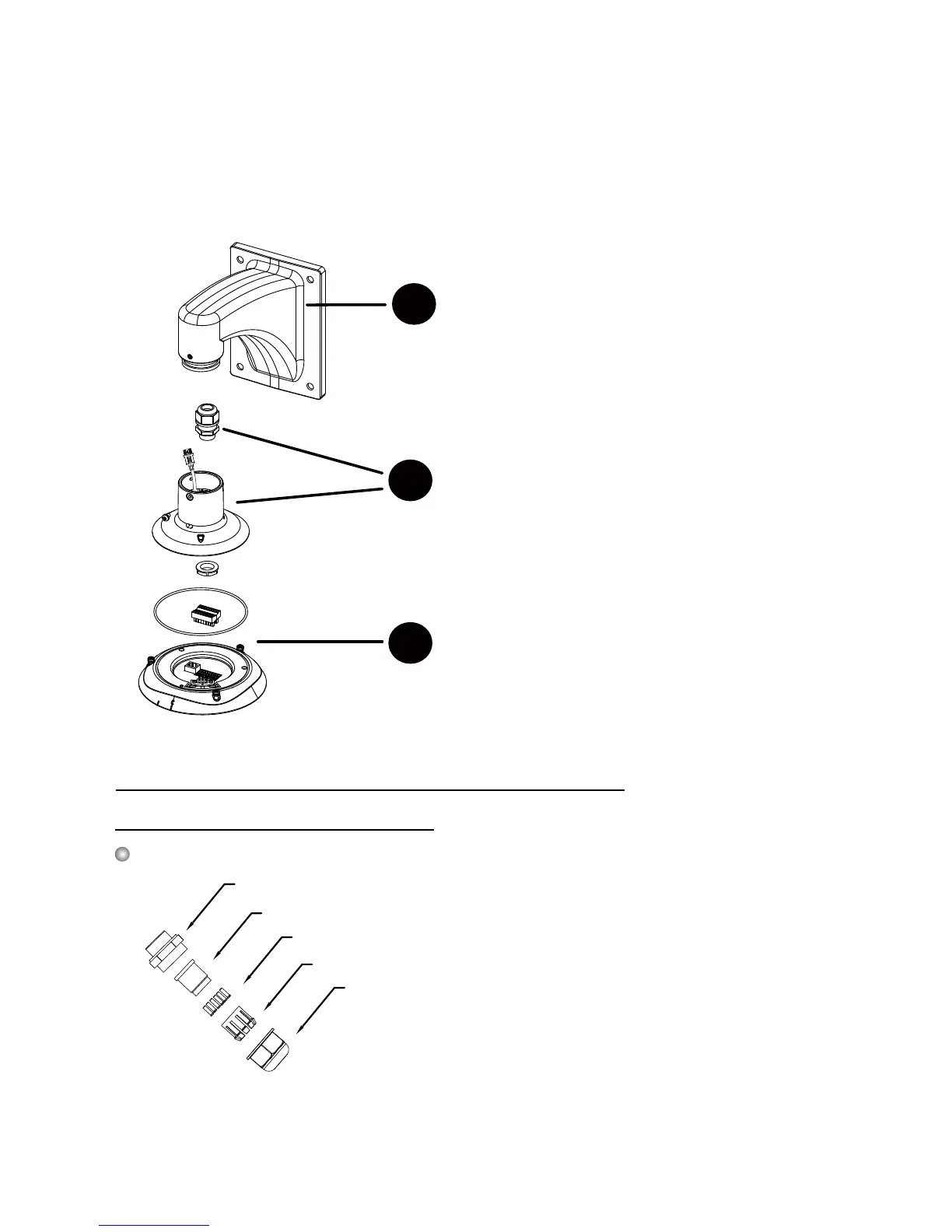

1-3
1-2
1-1
Planier la longueur de l et compléter le câblage à la
section Interface
Câblage à travers la calotte du dôme et connecteurs
étanches
Connecter avec le support de montage
3-2-1. Câblage à travers les connecteurs étanches
Composantes du connecteur étanche
Joints (C)
Logement (D)
Ecrou d'étanchéité (E)
Joints (B)
Écrou de vis (A)
•
Gamme de ls : 13 ~ 16 AWG (1.2 ~ 1.8 mm)
•
Une clé à douille pour écrou hexa. M20 est
exigée.
Connexion via le connecteur étanche
