FR-53
Français

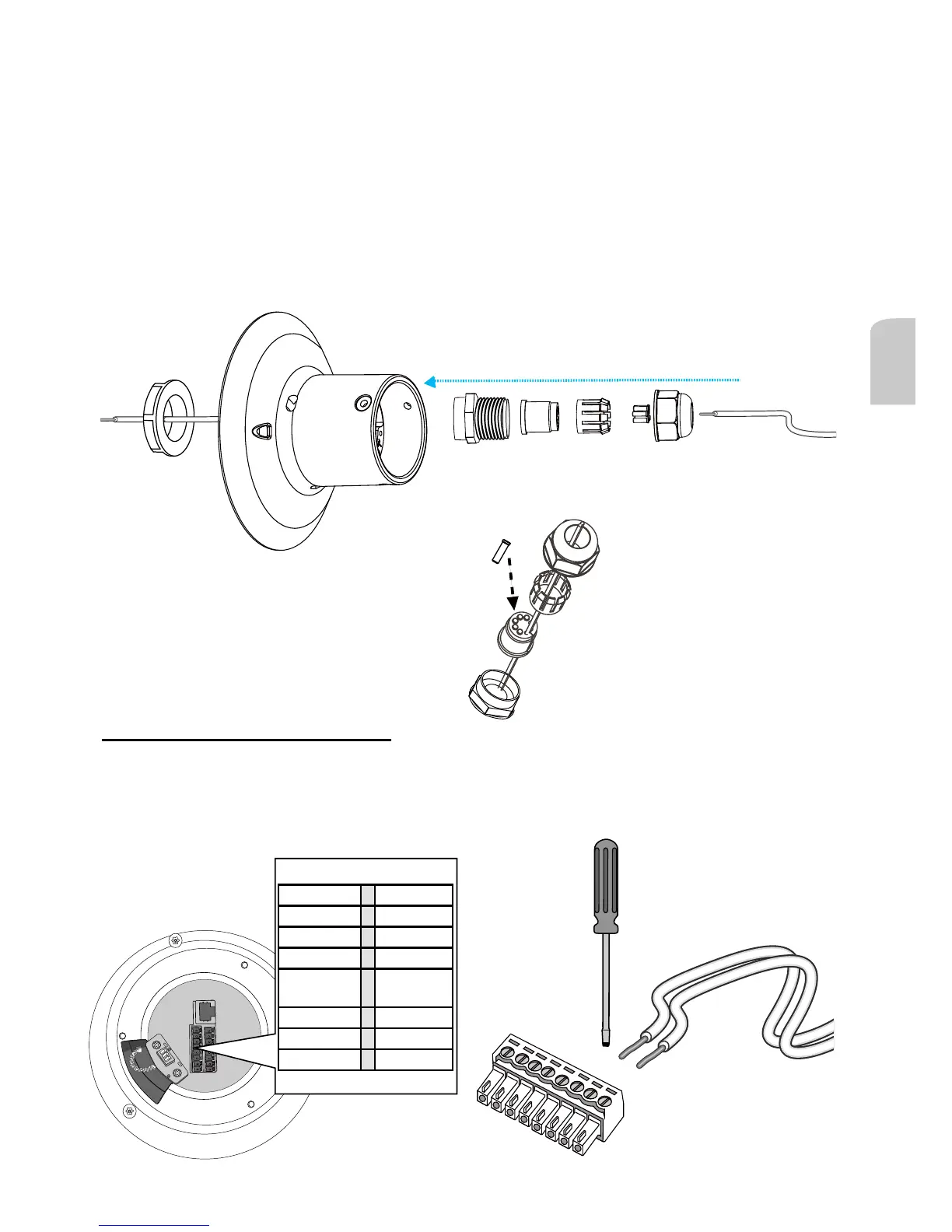

1. Démonter les composants du connecteur imperméable à l'eau dans des pièces (A) ~ (E) comme
montré ci-dessus.
2. Retirez le bouchon plastique du fond de la calotte du dôme et de garder l'écrou hexa. M20 pour
utilisation ultérieure.
3. Selon le nombre de ls, enlever les joints (C) du joint en caoutchouc (B).
4. Si vous disposez de périphériques externes tels que capteurs et des alarmes, passez les ls ES
via le connecteur étanche à l'eau (E -> D -> B -> A) comme illustré ci-dessous. Notez qu'il ya 16
trous sur le joint (B), et une gamme de ls se situe entre 1,2 et 1,8 mm.
5. Pousser le joint (B) dans le logement (D).
6. Fixez l'écrou de joint (E) fermement.
(E)(D)(B)(A)
(C)
(B)
(D)
3-2-2. Connecter les câbles :
Ethernet
DI GND
DI4
DI3
DI2
DI1
DO2
DO1
DO+(12V)
AC24V
AC24V
Reserved
MIC IN
Line OUT
Audio GND
RS485-
RS485+
AC 24 V DI GND
AC 24 V DI4
Reservé DI3
Sortie MIC DI2
Sortie de
ligne
DI1
Audio GND DO2
RS485 - DO1
RS485 + DO+(12V)
Gamme de ls : 13 ~ 16 AWG
Dénudez une longueur: 6 ~ 7 mm
Vis: M2
1. Utiliser un tournevis de petite taille à lame plate pour
xer les ls d'E/S sur les Borniers inclus. Vous pouvez
également acheter un câble combo IO de VIVOTEK.
M20 hex nut
Le maximum de charge de
sortie sur les broches DO
est de 50mA.
