22
j) Strommessung im 10A- Bereich (AC = True RMS)
In diesem Bereich ist eine Strommessung bis 10 A DC/AC möglich. Der Strommessbereich ist abgesichert
und somit gegen Überlastung geschützt.
Im Wechselstrombereich wird der Messwert als Echteffektivwert (True RMS) gemessen. Mit dem gelben
Druckschalter kann auf AC+DC gekoppelte Echteffektivwert-Messung geschalten werden.

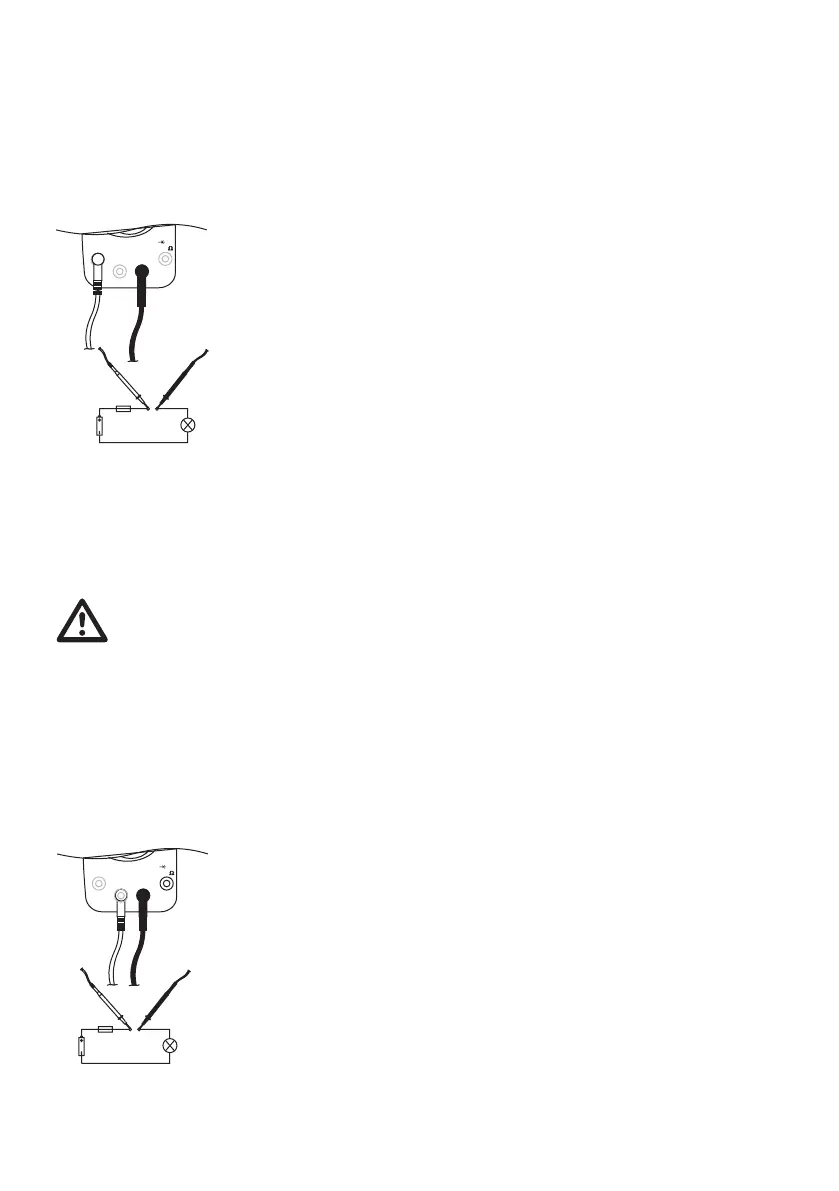

Zur Messung von 10A-Strömen gehen Sie wie folgt vor:
Verbinden Sie die schwarze Messleitung mit der COMBuchse und die rote •
Messleitung mit der 10A-Buchse.
Stellen Sie den Bereichswahlschalter (5) auf Position „A“. Nach Wahl •
des Messbereiches mit dem Bereichswahlschalter (5) ist automatisch die
Gleichstrommessung (DC) aktiv.
Verbinden Sie nun die beiden Messspitzen in Reihe mit dem Messobjekt •
(Batterie, Schaltung usw.), die jeweilige Polarität des Messwertes wird
zusammen mit dem augenblicklichen Messwert in der Hauptanzeige
(12) dargestellt. Im linken Subdisplay wird der aktuelle Messbereich
angezeigt.
Für Wechselstrommessungen drücken Sie die blaue Taste einmal. In der •
Displayanzeige (1) erscheint „AC True RMS“.
Bei Wechselstrommessungen wird in der Hauptanzeige (12) der Messwert •
angezeigt. Im rechten Subdisplay wird die Frequenz des Wechselstromes,
im linken Subdisplay wird der aktuelle Messbereich angezeigt.
Messen Sie auf keinen Fall Ströme über 10 A.
Messungen >5 bis 10A dürfen max. 10s lang und nur in Intervallen von 15 Minuten
durchgeführt werden (Abkühlphase für den Shunt (Messwiderstand)). Von 0 bis 5A ist
eine Dauermessung möglich.
k) DC-Schleifenstrommessung in Prozent
Dieser Messbereich dient zur prozentualen Anzeige eines Schleifenstromes.
Der Messbereich reicht von 4 mA = 0% bis 20 mA = 100%.
Zur Messung von 10A-Strömen gehen Sie wie folgt vor:
Stellen Sie den Bereichswahlschalter (5) auf Position „mA“.•
Verbinden Sie die schwarze Messleitung mit der COMBuchse und die rote •
Messleitung mit der mAµA-Buchse.
Drücken Sie zweimal die blaueTaste; im Display erscheint „LO %“•
Verbinden Sie nun die beiden Messspitzen in Reihe mit dem Messobjekt •
(Batterie, Schaltung usw.); der Schleifenstrom wird prozentual angezeigt.
