81
k) Mesure du courant de boucle CC en pourcentage
Cette plage de mesure permet d’afficher le pourcentage d’un courant de boucle.
Elle est comprise entre 4 mA = 0% et 20 mA = 100%.

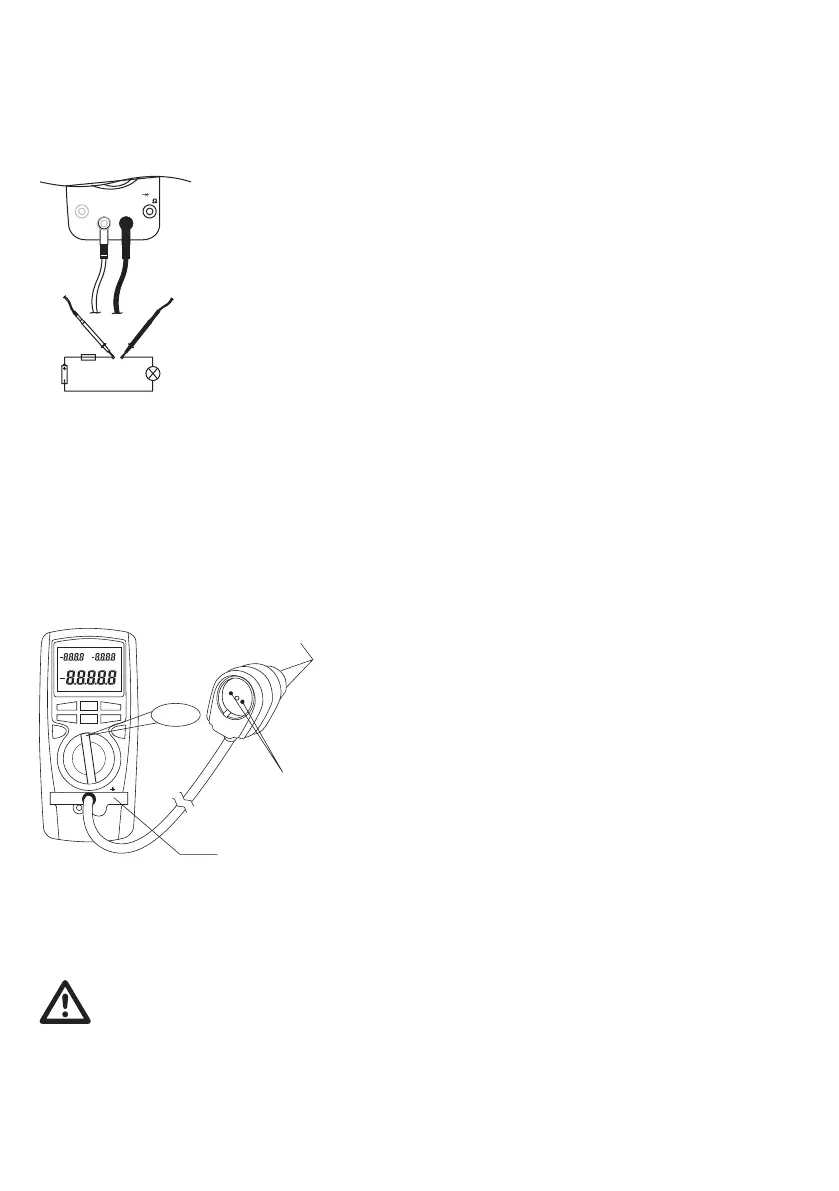

Pour mesurer les courants de boucle, procédez comme suit :
Placez l’interrupteur de sélection des plages (5) sur la position “mA”.•
Reliez le câble de mesure noir à la prise COM et le câble rouge à la prise •
mAµA.
Appuyez deux fois sur la touche bleue ; l’écran affiche “LO %”•
Reliez à présent les deux becs de mesure en série à l’objet à mesurer •
(pile, circuit etc.) ; le courant de boucle s’affiche à l’écran (1).
l) Mesure de la puissance (uniquement pour VC940)
Cette fonction vous permet de réaliser rapidement et simplement des mesures de puissance sur
des appareils équipés de prises Schuko ou Euro avec l’adaptateur de prise de courant fourni par le
fabricant.
La plage de mesure est de 0 – 2 500W
Pour la mesure de la puissance, procédez comme suit :
Placez l’interrupteur de sélection des plages (5) sur la •
position “W”.
Reliez l’adaptateur de mesure fourni par le fabricant (C) •
avec le DMM.
Branchez la prise mâle (A) de l’adaptateur de mesure sur •
une prise femelle Schuko (max. 250V/CA).
Branchez l’appareil à mesurer sur la prise femelle (B) de •
l’adaptateur de mesure. Veillez à débrancher l’appareil.
Mettez l’appareil en marche. La consommation de l’appareil s’affiche sur l’écran principal (12) dans •
l’unité “W” (Watt). La puissance apparente s’affiche en “VA” sur le sous-écran droit, le facteur de
puissance s’affiche en “cos φ” sur la sous-partie gauche de l’écran.
Avant de séparer l’appareil à mesurer du DMM, celui-ci doit être mis à l’arrêt.•
Ne raccordez au DMM aucun appareil ayant une puissance supérieure à 2 500W.
L‘adaptateur de mesure ne peut être raccordé qu‘à des tensions alternatives (de 190 à
max. 250 V/CA).
Durée de mesure lors de la mesure de puissance : de 0 à 1 150 W en mesure continue, de
1 150W à 2 500 W max. 10 sec. avec 15 min. de pause.
