77
Remarque !
Lorsque vous effectuez une mesure de résistance, veillez à ce que les points de mesure que vous
touchez avec les pointes soient exempts de saleté, de graisse, de vernis soudable ou autres produits
similaires. Ce genre de circonstances peut en effet fausser le résultat de la mesure.
Dès que “OL” (pour overflow = dépassement) apparaît sur l’écran, vous avez dépassé la plage de
mesure ou le circuit de mesure est interrompu.
d) Essai de continuité acoustique
Procédez comme suit pour cette mesure :
Branchez le câble de mesure dans l’appareil de mesure, tel que décrit au point C “Mesure de •
résistance”.
Placez l’interrupteur de sélection des plages (5) sur la position Ω • .
Appuyez sur la touche bleue pour commuter dans la zone d’essai de continuité acoustique. La valeur •
de mesure s’affiche sur l’écran principal (12). Une valeur de mesure inférieure à 50 ohms est détectée
comme étant une valeur de continuité, un signal sonore retentit. Le signal sonore est désactivé dans
le menu Setup.

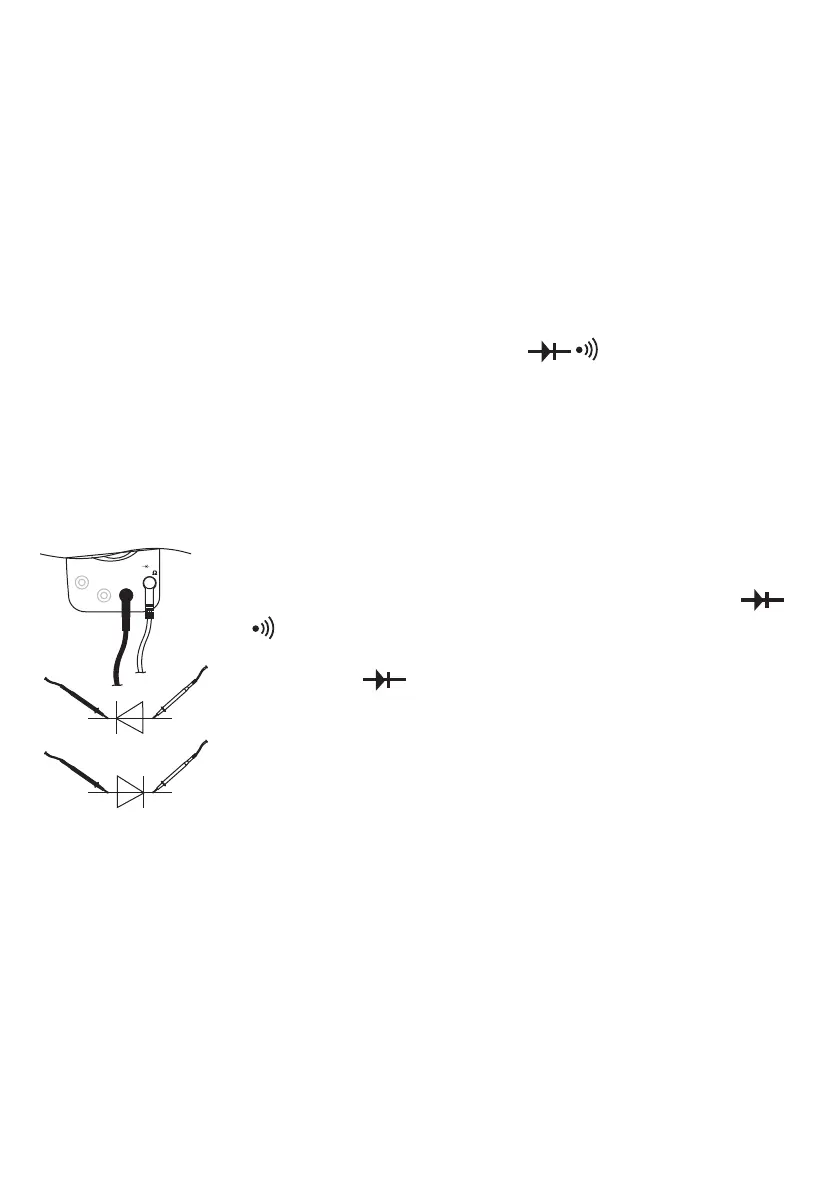

e) Test de diode
Procédez comme suit pour cette mesure :
Branchez le câble de mesure dans l’appareil de mesure, tel que décrit au •
point C “Mesure de résistance”.
Placez l’interrupteur de sélection des plages (5) sur la position Ω •
.
Appuyez sur la touche bleue pour commuter en mode test de diode. •
L’écran affiche .
Assurez-vous de la continuité des câbles de mesure en reliant leurs deux •
pointes de mesure. Une valeur d´env. 0 ohm devrait ensuite s´afficher.
Reliez maintenant les deux pointes de mesure à l’objet à mesurer (diode). •
La valeur de mesure momentanée s’affiche à l’écran (12).
