76

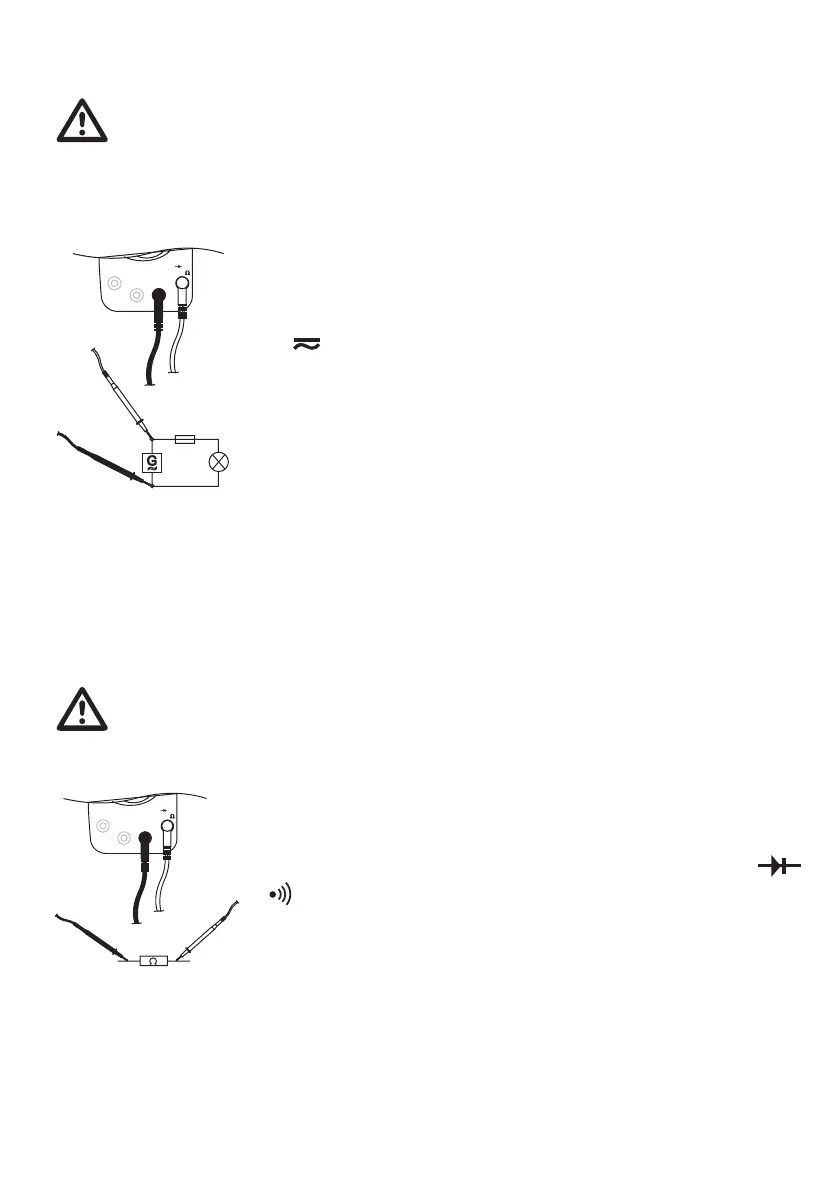

b) Mesure de tension alternative
(True-RMS = Mesure de la valeur efficace vraie)
Ne dépassez en aucun cas les grandeurs d‘entrée maximales autorisées, même en cas
de mesure de tensions continues superposées telles que des tensions ondulées. Max.
750 V ACrms. Ne toucher aucun circuit ou élément de circuit lorsque vous y mesurez des
tensions supérieures à 25 V ACrms ou à 35 V CD.
Pour mesurer les tensions alternatives, procédez comme suit :
Reliez le câble de mesure noir à la prise COM et le câble de mesure •
rouge à la prise VΩHz jusqu’à ce que ceux-ci reposent de façon plane sur
l’appareil de mesure.
Placez l’interrupteur de sélection des plages (5) sur “V” (Pour VC940 •
“V ”).
Pour VC940, activez la mesure de la tension alternative en appuyant sur •
la touche bleue. “ACTrue RMS” apparaît sur l’écran d’affichage.
Raccordez à présent les deux pointes de mesure à l’objet à mesurer •
(générateur, circuit etc.)
La valeur de mesure momentanée s’affiche à l’écran (12). La fréquence •
de la tension alternative s’affiche sur la sous-partie droite de l’écran. La
plage de mesure actuelle s’affiche sur la sous-partie gauche de l’écran.
La plage de mesure de la tension alternative “V CA” indique une résistance d’entrée d’environ 10 MΩ.
L’interrupteur jaune “CC/CA” permet de passer à la mesure de la valeur efficace vraie des tensions
continue et alternative. “CC/CA True RMS” apparaît sur l’écran d’affichage.
c) Mesure de résistance
Assurez-vous que tous les éléments de circuit, tous les circuits et composants à mesurer,
ainsi que d‘autres objets de mesure sont impérativement hors tension.
Pour mesurer la résistance et effectuer l’essai de continuité acoustique, procédez comme suit :
Reliez le câble de mesure noir à la prise COM et le câble de mesure •
rouge à la prise VΩHz jusqu’à ce que ceux-ci reposent de façon plane sur
l’appareil de mesure.
Placez l’interrupteur de sélection des plages (5) sur la position Ω •
.
Assurez-vous de la continuité des câbles de mesure en reliant leurs deux •
pointes de mesure. Une valeur de résistance d’env. 0 ohm devrait ensuite
s’afficher.
Reliez maintenant les deux pointes de la sonde à l’objet à mesurer. La •
valeur de mesure s’affiche à l’écran (12) à condition que l’objet à mesurer
n’ait pas d’impédance élevée ou ne soit pas interrompu. La plage de
mesure actuelle s’affiche sur le sous-écran gauche.
