13
In der zweiten Zeile werden durch die Read-Out Funktion die Messwerte (z.B. 10.0
mV, 1.008 kHz) des Eingangssignals angezeigt.
In der Zeile unter dem Graphen werden die jeweiligen Funktionen der Funktionsta-
sten F1 bis F4 angezeigt.
Zum Messen gehen Sie wie folgt vor:

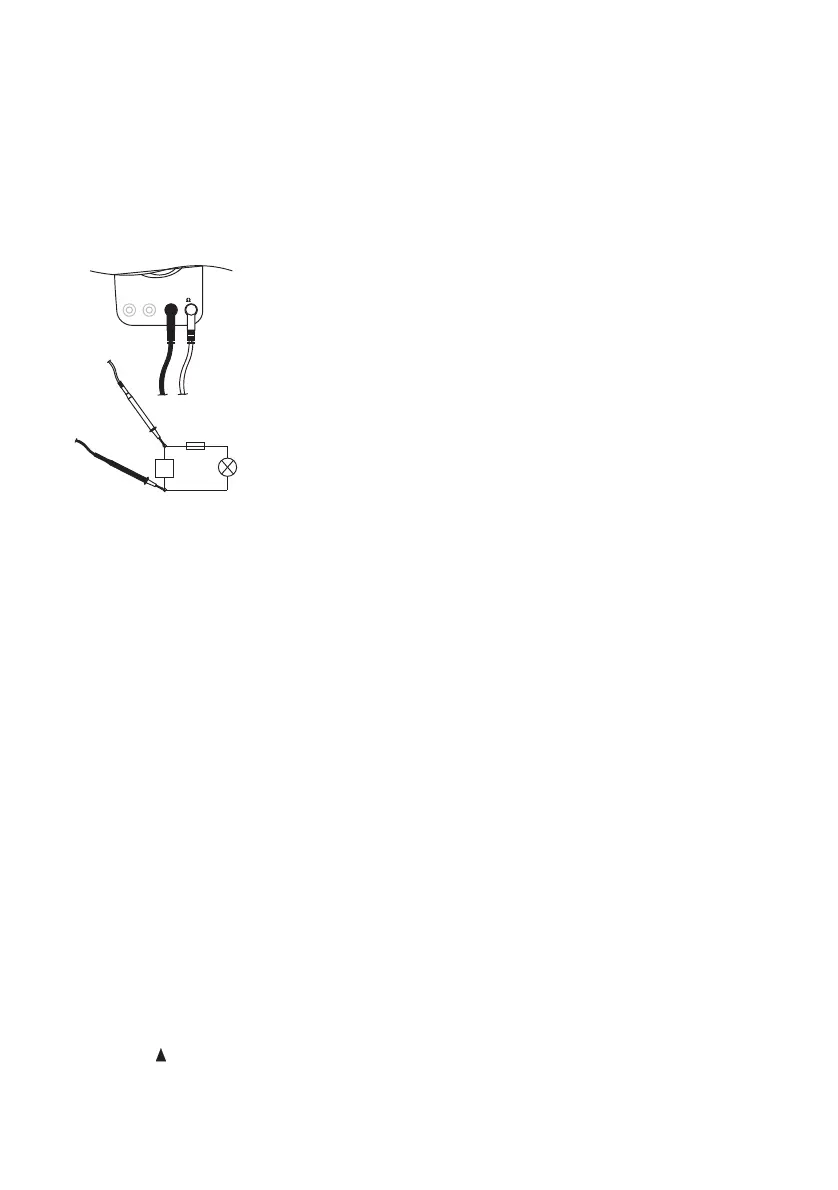

- Schließen Sie das DMM wie abgebildet an.
- Verbinden Sie die rote Messleitung mit der Scope-Buchse
und die schwarze Messleitung mit der COM-Buchse.
- Drehen Sie den Drehschalter (3) in einen Strom, Span-
nungs- oder in den Frequenz-Messbereich und schalten
Sie mit der MODE-Taste in den SCOPE-Betrieb.
- Kontaktieren Sie mit den Messspitzen die Messpunkte.
Die fortlaufende Darstellung (RUN) kann durch Drücken der
HOLD-Taste angehalten werden (HLD). Erneutes Drücken
lässt die Anzeige fortfahren (RUN).
Mit Hilfe des beiliegenden BNC-Adapters können Sie auch einen optionalen Volliso-
lierten Tastkopf anschließen.
Scope-Funktionen
Auto-Set: Mit der Auto-Set-Funktion wird von dem DMM die Zeitbasis, die Vertikal-
Ablenkung und der Trigger optimal eingestellt um die bestmögliche Signaldarstellung
zu erreichen. Mit der Auto-Taste aktivieren Sie die Auto-Set-Funktion. Die automati-
sche Einstellung kann einige Zeit (ca. 10 Sekunden) dauern.
Vertikalablenkung: Durch Drücken der RANGE-Taste aktivieren Sie den Modus zur
manuellen Einstellung der Vertikalablenkung. Ebenso wird mit der RANGE-Taste zwi-
schen AC- und DC-Messbereich gewechselt. Die Verschiebung der Nulllinie wird auf
der linken Seite des Displays durch einen kleinen Strich dargestellt. Die Funktionsta-
sten F1 – F4 haben in diesem Modus folgende Funktion:
F1 (MOVE): Verschieben der Nulllinie nach oben
F2 (MOVE): Verschieben der Nulllinie nach unten
F3 (RANG): Manuelles Erhöhen der Vertikalablenkung
F4 (RANG): Manuelles Verringern der Vertikalablenkung
Zeitbasis: Durch Drücken der TIME-Taste aktivieren Sie den Modus zur manuellen
Einstellung der Zeitbasis. Die Verschiebung des dargestellten Signals wird auf der
oberen Seite des Displays durch einen kleinen Strich dargestellt. Die Funktionstasten
F1 – F4 haben in diesem Modus folgende Funktion:
F 1 (BASE ): Manuelles Erhöhen der Zeitbasis
