15
a) Gleich- und Wechselspannungsmessung
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangs-
größen, auch nicht bei der Messung von überlagerten Gleichspan-
nungen (z.B. Brummspannungen).

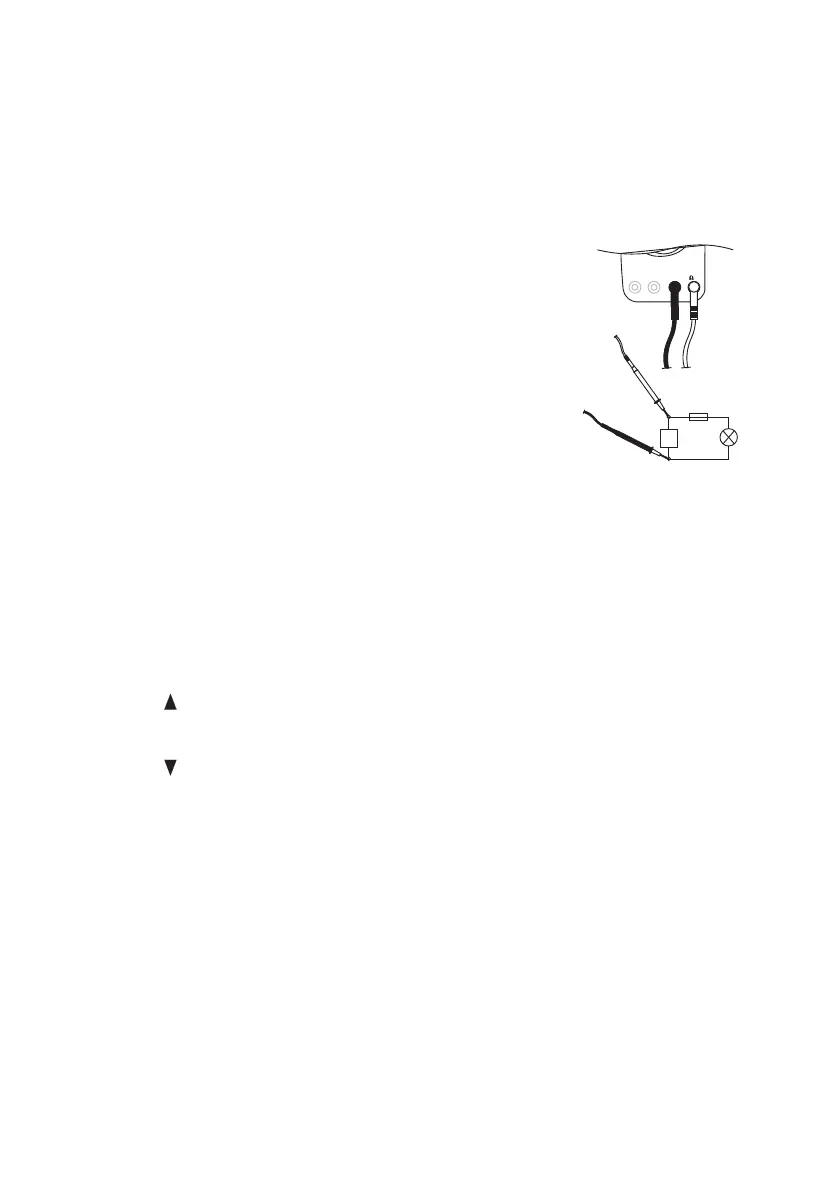

Zur Messung von Gleichspannungen (DC) gehen Sie wie folgt vor:
- Schalten Sie das DMM am Drehwahlschalter (3) ein.
- Wählen Sie mit der MODE-Taste den DMM-Betrieb.
- Verbinden Sie die schwarze Messleitung mit der COM-
Buchse und die rote Messleitung mit der VΩHz-Buchse bis
diese plan am Messgerät aufliegen.
- Stellen Sie den Drehwahlschalter (3) auf Position „V“. In der
Anzeige erscheint „DC VOLTAGE“.
- Verbinden Sie nun die beiden Messspitzen mit dem Mes-
sobjekt (Batterie, Schaltung usw.),
- Die jeweilige Polarität des Messwertes wird zusammen mit
dem augenblicklichen Messwert in der Displayanzeige (1)
angezeigt
- Es ist standardmäßig die automatische Bereichswahl aktiviert.
Funktionstasten F1 – F4
F1 (DC): Umschaltung von Gleichspannungsmessung (DC) auf Wechsel-
spannungsmessung (AC)
F2 (REL): Relativmessfunktion – der Messwert wird nach Drücken der Taste
auf 0.000 gesetzt, es wird nun nur noch der relative Wert zum vor-
herigen Messwert in Display angezeigt. Zum Deaktivieren der Rela-
tiv-Funktion drücken Sie die F2-Taste erneut.
F3 (RANGE ): Manuelle Bereichswahl – erhöhen des Messbereichs. Der einge-
stellte Messbereich wird im Display angezeigt. Zum Reaktivieren
der automatischen Bereichswahl drücken Sie die AUTO-Taste.
F4 (RANGE ): Manuelle Bereichswahl – verringern des Messbereichs
Der Spannungsbereich „V DC/AC“ weist einen Eingangswiderstand von ca. 10
MOhm auf. Sobald bei der Gleichspannung ein Minus „-„ vor dem Messwert
erscheint, ist die gemessene Spannung negativ (oder die Messleitungen sind ver-
tauscht).
b) Widerstandsmessung/Diodentest/Druchgangsprüfung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile,
Schaltungen und Bauelemente sowie andere Messobjekte unbe-
dingt spannungslos sind.
