Op de tweede regel worden door de Read-Out functie de meetwaarden (bijv. 10.0
mV, 1.008 kHz) van het ingangssignaal weergegeven.
Op de regel onder de grafiek worden de betreffende functies van de functietoetsen
F1 tot F4 weergegeven.
Voor het meten gaat u als volgt te werk:

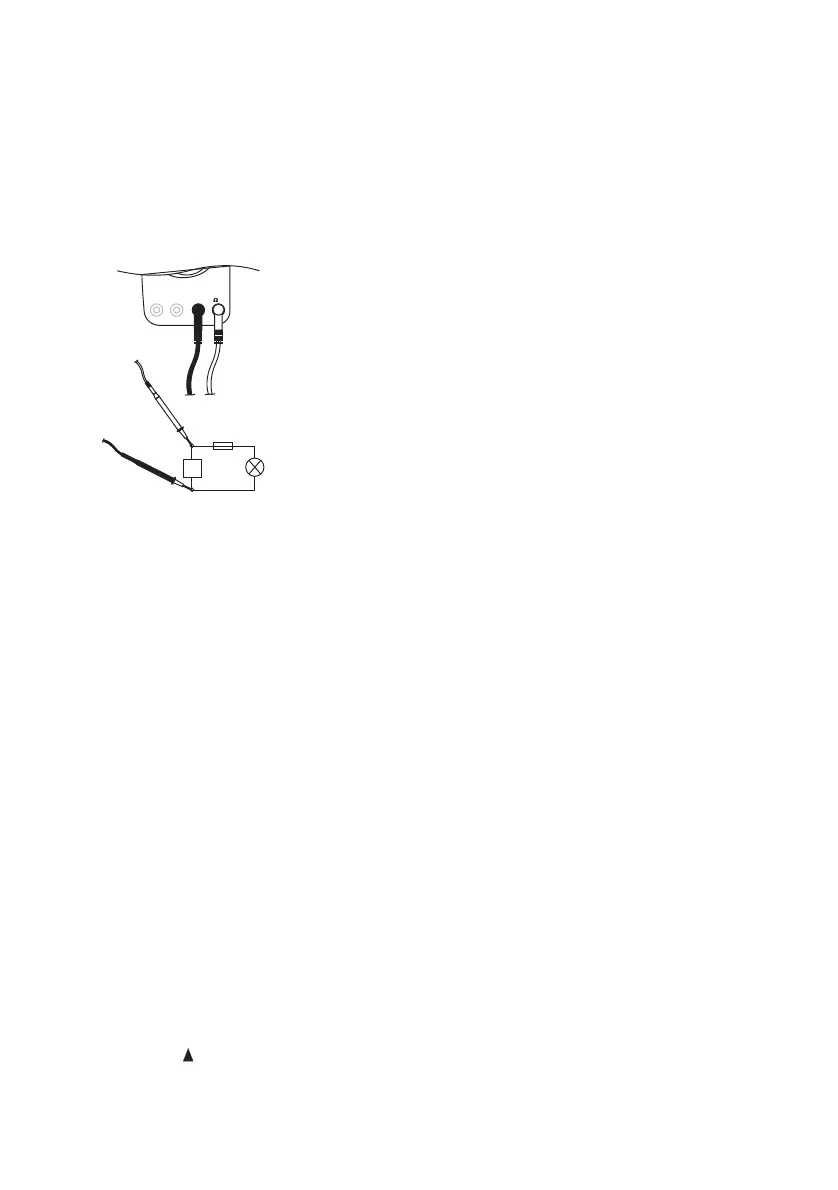

- Sluit de DMM aan volgens de afbeelding.
- Sluit de rode meetdraad op de Scope-bus aan en de zwar-
te meetdraad op de COM-bus.
- Draai de draaiknop (3) op de meetfunctie spanning, stroom of
frequentie en schakel met de MODE-toets naar de SCOPE-
modus.
- Maak met de meetstiften contact met de meetpunten.
De doorlopende weergave (RUN) kan door te drukken op de
HOLD-toets worden vastgehouden (HLD). Opnieuw drukken
laat de weergave weer verdergaan (RUN).
Met behulp van de meegeleverde BNC-adapter kunt u ook een optionele volledig
geïsoleerde probe aansluiten.
Scope-functies
Auto-Set: Met de Auto-Set-functie wordt door de DMM de tijdbasis, de verticale
afbuiging en de trigger optimaal ingesteld om de best mogelijke signaalweergave te
bereiken. Met de Auto-toets activeert u de Auto-Set-functie. De automatische instel-
ling kan enige tijd duren (ca. 10 seconden).
Verticale afbuiging: Door te drukken op de RANGE-toets activeert u de modus voor
handmatige instelling van de verticale afbuiging. Op dezelfde manier wordt met de
RANGE-toets gewisseld tussen AC- en DC-meetbereik. De verschuiving van de nullijn
wordt aan de linkerzijde van het display met een kleine streep aangegeven. De functie-
toetsen F1 – F4 hebben in deze modus de volgende functie:
F1 (MOVE): verschuiven van de nullijn naar boven
F2 (MOVE): verschuiven van de nullijn naar beneden
F3 (RANG): handmatig verhogen van de verticale afbuiging
F4 (RANG): handmatig verlagen van de verticale afbuiging
Tijdbasis: Door te drukken op de TIME-toets activeert u de modus voor handmatige
instelling van de tijdbasis. De verschuiving van het weergegeven signaal wordt aan
de bovenzijde van het display met een kleine streep aangegeven. De functietoetsen
F1 – F4 hebben in deze modus de volgende functie:
F 1 (BASE ): handmatig verhogen van de tijdbasis
