63
a) Mesure des tensions continue et alternative
Ne dépassez en aucun cas les grandeurs d´entrée maximales auto-
risées, même en cas de mesure de tensions continues superposées
telles que tensions ondulées.
Pour mesurer les tensions continues (DC), procédez comme suit :
- Mettre en marche le DMM sur le sélecteur rotatif (3).
- Sélectionner le mode DMM avec la touche MODE.

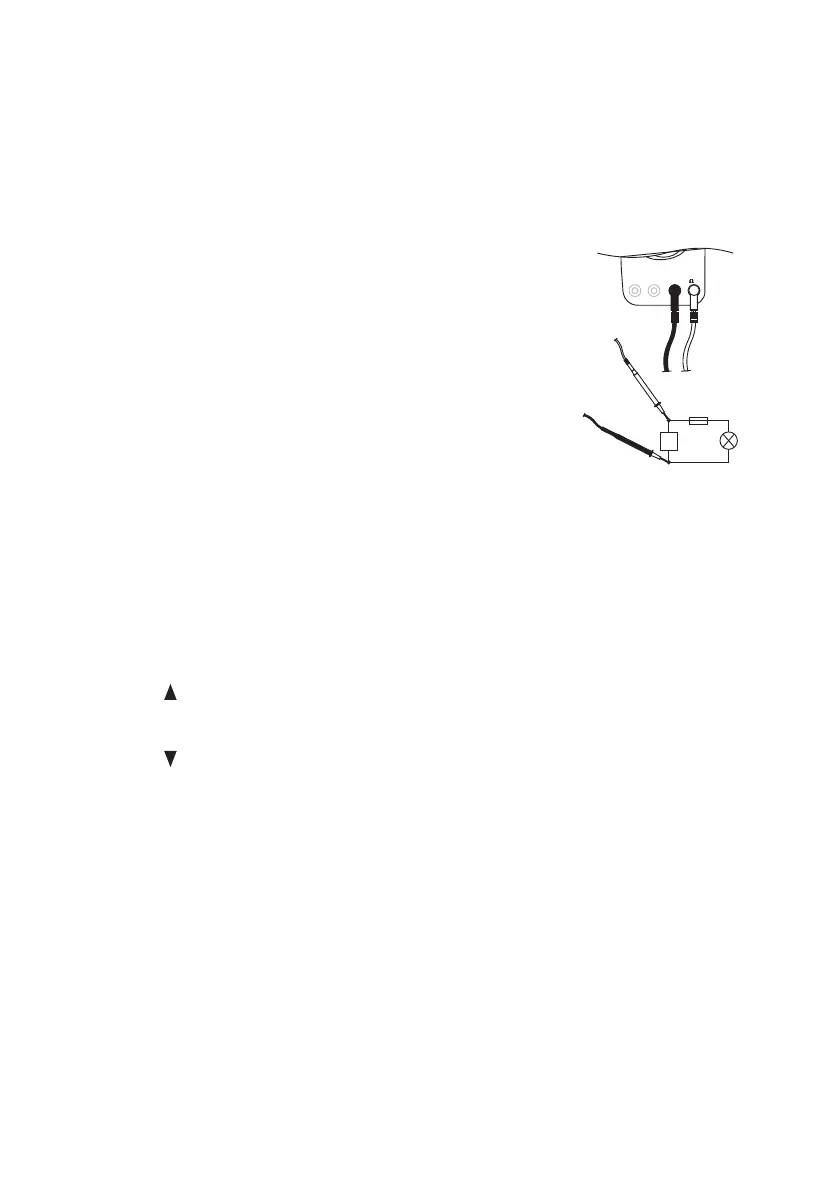

- Relier le câble de mesure noir à la douille COM et le câble de
mesure rouge à la douille VΩHz jusqu’à ce que ceux-ci
reposent de façon plane sur l’appareil de mesure.
- Positionner le sélecteur rotatif (3) sur „V“. « DC VOLTAGE »
apparaît sur l’écran.
- Raccorder à présent les deux pointes de mesure à l’objet à
mesurer (pile, circuit, etc.).
- La polarité respective de la valeur mesurée s’affiche avec la
mesure momentanée à l’écran (1).
- La sélection de plage est activée par défaut.
Touches de fonction F1 - F4
F1 (DC): Commutation d´une mesure de tension continue à une mesure de
tension alternative (AC)
F2 (REL): Fonction relative – la valeur mesurée est mise sur 0.000 après avoir
appuyé sur la touche, seule la valeur relative à la valeur mesurée
précédente est encore affichée à l´écran. Pour désactiver la fonc-
tion relative, rappuyer sur la touche F2.
F3 (RANGE ): Sélection manuelle de plage – augmentation de la plage de mesure.
La plage de mesure réglée apparaît à l´écran. Pour réactiver la
sélection automatique de plage, appuyer sur la touche AUTO.
F4 (RANGE ): Sélection manuelle de plage – diminution de la plage de mesure.
La plage de tension « V DC/AC » présente une résistance d´entrée d´environ 10
Mohms. Dès qu’un signe négatif -« - » précède la valeur de mesure de la tension
continue, la tension mesurée est négative (ou les câbles de mesure sont inversés).
b) Mesure de la résistance/Test de diodes/Essai de
continuité
Assurez-vous que tous les éléments de circuit, tous les circuits et
composants à mesurer, ainsi que d´autres objets de mesure sont
impérativement hors tension.
