65

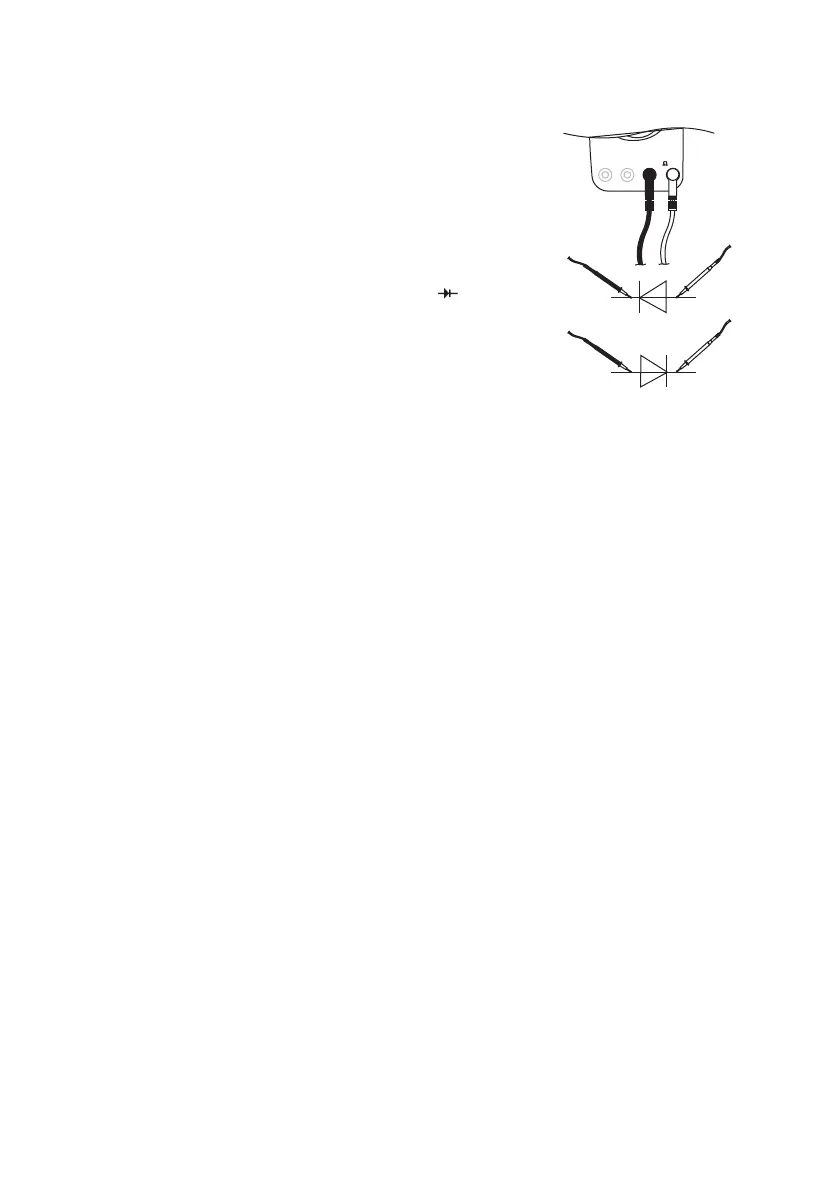

Pour le test de diodes, procédez comme suit :
- Mettre en marche le DMM sur le sélecteur rotatif (3).
- Sélectionner le mode DMM avec la touche MODE.
- Relier le câble de mesure noir à la douille COM et le câble
de mesure rouge à la douille VW jusqu’à ce que ceux-ci
reposent de façon plane sur l’appareil de mesure.
- Amener le sélecteur rotatif (3) sur Ω.
- Appuyer sur la touche F1 jusqu´à ce que ( ) appa-
raisse.
- Assurez-vous de la continuité des câbles de mesure en
reliant ensemble les deux pointes de mesure. Une
valeur d´env. 0 mV devra donc ensuite s´afficher.
- Reliez maintenant les deux pointes de mesure à l’objet à
mesurer (diode).
- La tension de conduction s´affiche sur l´écran. Si « OL » est visible, la diode est
soit mesurée en direction inverse soit défectueuse (interruption).
c) Mesure de fréquence/Duty Cycle
Ne dépasser en aucun cas les grandeurs d´entrée maximales auto-
risées. Ne toucher aucun circuit ou élément de circuit lorsque vous
y mesurez des tensions supérieures à 25 V ACrms ou à 35 V CD.
Procédez comme suit pour mesurer une fréquence :
- Mettre en marche le DMM sur le sélecteur rotatif (3).
- Sélectionner le mode DMM avec la touche MODE.
- Relier le câble de mesure noir à la douille COM et le câble de mesure rouge à la douille
VΩ jusqu’à ce que ceux-ci reposent de façon plane sur l’appareil de mesure.
- Amener le sélecteur rotatif (3) sur Hz.
- Raccorder à présent les deux pointes de mesure à l’objet à mesurer (générateur,
circuit etc.).
- La valeur mesurée est indiquée à l’écran.
Pour effectuer la mesure Duty Cycle, appuyer sur la touche F1, „DUTY“ apparaît au-
dessus de la touche F1. Le rapport cyclique du signal entrant est affiché sur l´écran.
