17

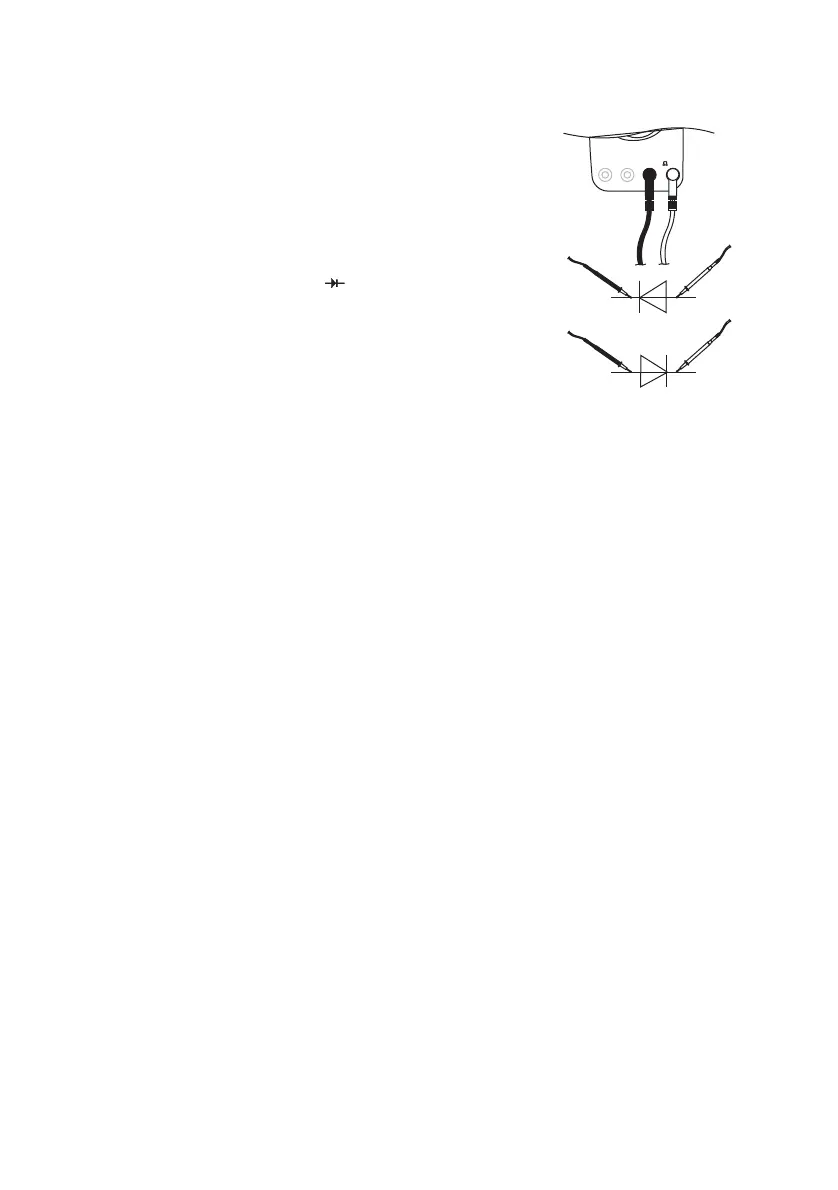

Zum Diodentest gehen Sie wie folgt vor:
- Schalten Sie das DMM am Drehwahlschalter (3) ein.
- Wählen Sie mit der MODE-Taste den DMM-Betrieb.
- Verbinden Sie die schwarze Messleitung mit der COM-
Buchse und die rote Messleitung mit der VW-Buchse
bis diese plan am Messgerät aufliegen.
- Schalten Sie den Drehwahlschalter (3) auf Ω.
- Drücken Sie die Taste F1 bis ( ) erscheint.
- Überprüfen Sie die Messleitungen auf Durchgang,
indem Sie die beiden Messspitzen miteinander verbin-
den. Daraufhin muss sich ein Wert von ca. 0 mV einstel-
len.
- Verbinden Sie nun die beiden Messspitzen mit dem
Messobjekt (Diode).
- Im Display wird die Durchlassspannung angezeigt. Ist „OL“ ersichtlich, so wird die
Diode in Sperrrichtung gemessen oder die Diode ist defekt (Unterbrechung).
c) Frequenzmessung/Duty Cycle
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangs-
größen. Berühren Sie keine Schaltungen oder Schaltungsteile,
wenn Sie höhere Spannungen als 25 V ACrms oder 35 V DC darin
messen.
Zur Messung einer Frequenz gehen Sie wie folgt vor:
- Schalten Sie das DMM am Drehwahlschalter (3) ein.
- Wählen Sie mit der MODE-Taste den DMM-Betrieb.
- Verbinden Sie die schwarze Messleitung mit der COM-Buchse und die rote Mes-
sleitung mit der VΩ-Buchse bis diese plan am Messgerät aufliegen.
- Schalten Sie den Drehwahlschalter (3) auf Hz.
- Verbinden Sie nun die beiden Messspitzen mit dem Messobjekt (Generator, Schal-
tung usw.)
- Der Messwert wird im Display angezeigt
Für die Duty-Cycle Messung drücken Sie die F1-Taste – es erscheint „DUTY“ über
der F1-Taste. Im Display wird das Puls-Pausen-Verhältnis des Einganssignals ange-
zeigt.
