16
Zur Widerstandsmessung und akustischer Durchgangsprüfung gehen Sie wie
folgt vor:
- Schalten Sie das DMM am Drehwahlschalter (3) ein.
- Wählen Sie mit der MODE-Taste den DMM-Betrieb.

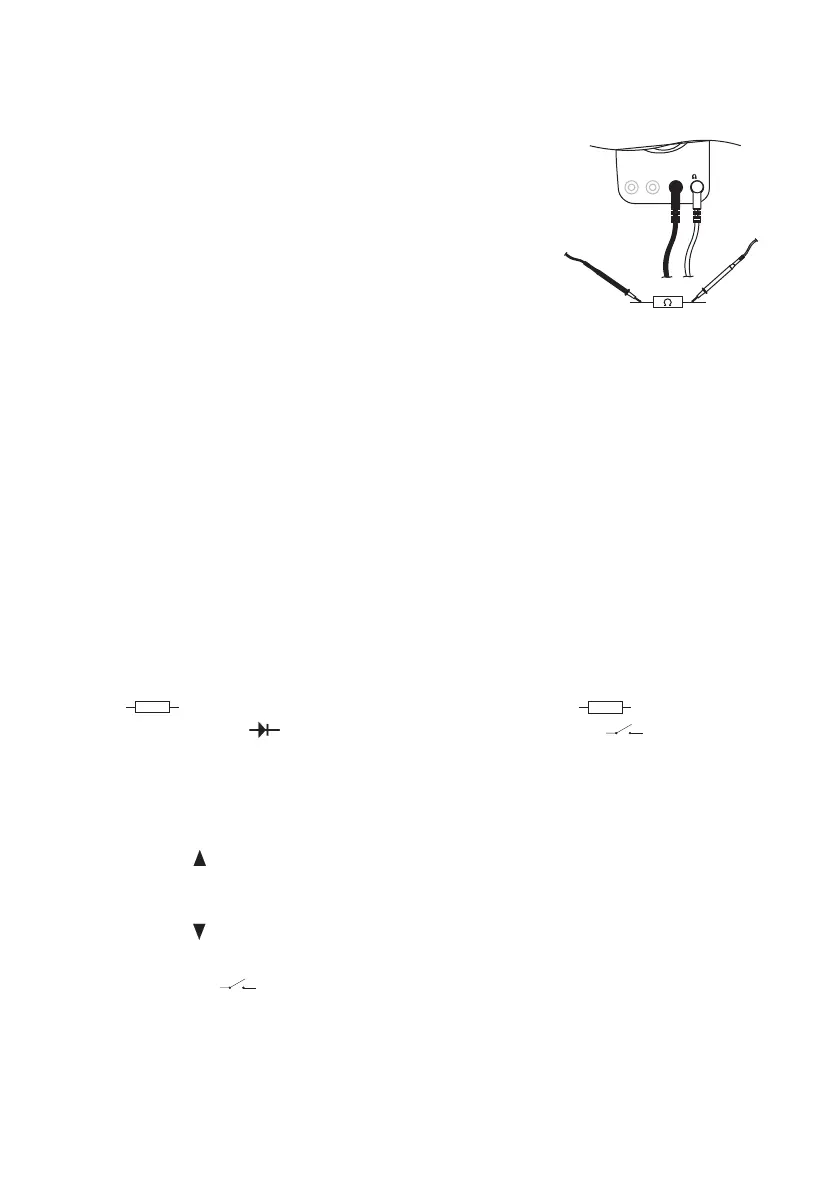

- Verbinden Sie die schwarze Messleitung mit der COM-
Buchse und die rote Messleitung mit der VΩHz-Buch-
se bis diese plan am Messgerät aufliegen.
- Schalten Sie den Drehwahlschalter (3) auf Ω.
- Überprüfen Sie die Messleitungen auf Durchgang,
indem Sie die beiden Messspitzen miteinander verbin-
den. Daraufhin muss sich ein Widerstandswert von ca.
0 Ohm einstellen.
- Verbinden Sie nun die beiden Messspitzen mit dem
Messobjekt. Der Messwert wird, sofern das Messobjekt nicht hochohmig oder
unterbrochen ist, im Display (1) angezeigt.
- Sobald „O.L“ (für Overflow = Überlauf) im Display erscheint, haben Sie den Mes-
sbereich überschritten bzw. der Messkreis ist unterbrochen.
- Es ist standardmäßig die Automatische Bereichswahl aktiviert.
☞
Wenn Sie eine Widerstandsmessung durchführen, achten Sie darauf,
dass die Messpunkte, welche Sie mit den Messspitzen zum Messen
berühren, frei von Schmutz, Öl, Lötlack oder ähnlichem sind. Solche
Umstände können das Messergebnis verfälschen.
Funktionstasten F1 – F4
F1 ( ): Umschaltung von Widerstandsmessung ( ) auf Diodentest
( ) oder akustische Durchgangsprüfung ( )
F2 (REL): Relativmessfunktion – der Messwert wird nach Drücken der Taste
auf 0.000 gesetzt, es wird nun nur noch der relative Wert zum vor-
herigen Messwert in Display angezeigt. Zum Deaktivieren der
Relativ-Funktion drücken Sie die F2-Taste erneut.
F3 (RANGE ): Manuelle Bereichswahl – erhöhen des Messbereichs. Der einge-
stellte Messbereich wird im Display angezeigt. Zum Reaktivieren
der automatischen Bereichswahl drücken Sie die AUTO-Taste.
F4 (RANGE ): Manuelle Bereichswahl – verringern des Messbereichs
Um die Funktion des akustischen Durchgangsprüfers zu aktivieren, drücken Sie die
F1-Taste bis ( ) erscheint. Als Durchgang wird ein Messwert < 100 Ohm
erkannt; hierbei ertönt ein akustischer Piepston. Achten Sie darauf, dass der Pieston
(siehe Grundeinstellung) aktiviert ist.
