Regulador Automático de Tensión – GRT7-TH4E / GRT7-TH4PE l 23
4 CARACTERÍSTICAS TÉCNICAS
Modelo
Características
GRT7-TH4E 5A
GRT7-TH4PE 7A
Corriente nominal de operación
5A
7A
Corriente de Pico (max. 10s)
7A
10A
Entrada analógic
±10Vcc (±15%Vsen)
Droop p/ operación paralela
Si
Certificación UL
Si
Regeneración
160-300 Vca o 320-600 Vca (Vsen)
Alimentación de potencia
160-300 Vca (1 o 2)
Relación de gaño del rectificador
0,45
Tensión de salida ¹
72-135 Vcc
Resistencia de campo @ 20ºC
6 hasta 50Ω
Regulación estática
0,5%
Respuesta dinámica ajustable
8 hasta 500ms
Frecuencia de operación
50Hz o 60Hz
Protección de subfrecuencia (U/F)
Ajustable
Ajuste interno de tensión
Ajustable a través del potenciómetro para la gama
completa de tensión
Ajuste externo de tensión
- 30% (Vsen), con potenciómetro de 5 kΩ
Temperatura de operación
-40° a +60ºC
Supresión de EMI
Filtro EMI
Peso aproximado
547 g ±5%

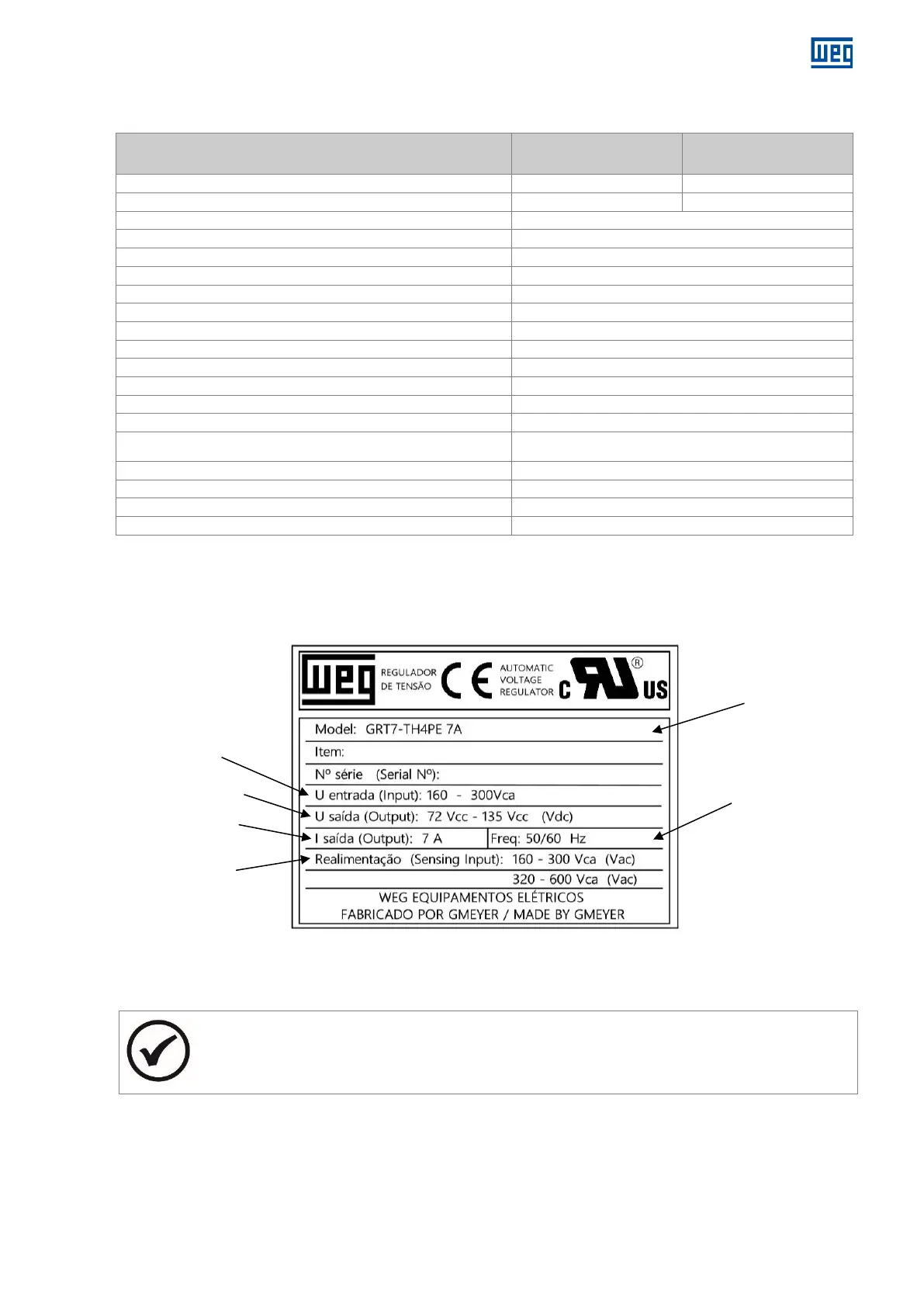

Tabla 4.1: Características Técnicas
5 TARJETA DE IDENTIFICACIÓN
Figura 5.1: Tarjeta de identificación
El ejemplo arriba muestra las principales características que deben ser observadas antes de la instalación.
NOTA
La tarjeta de identificación se encuentra fijada en la parte inferior del regulador.
¹ Con tensión de entrada en 160 Vca, en la salida resulta 72 Vcc.
Para 300 Vca de tensión de entrada, resulta 135 Vcc de tensión de salida, o sea, la máxima tensión continua de salida
es lo mismo que 0,45 x voltaje alterno efectivo de entrada.
Frecuencia de Operación
Modelo
Tensión de
Alimentación
Tensión de Excitación
Corriente de Excitación
Retro Alimentación
