6 DIAGRAMA DE BLOCOS

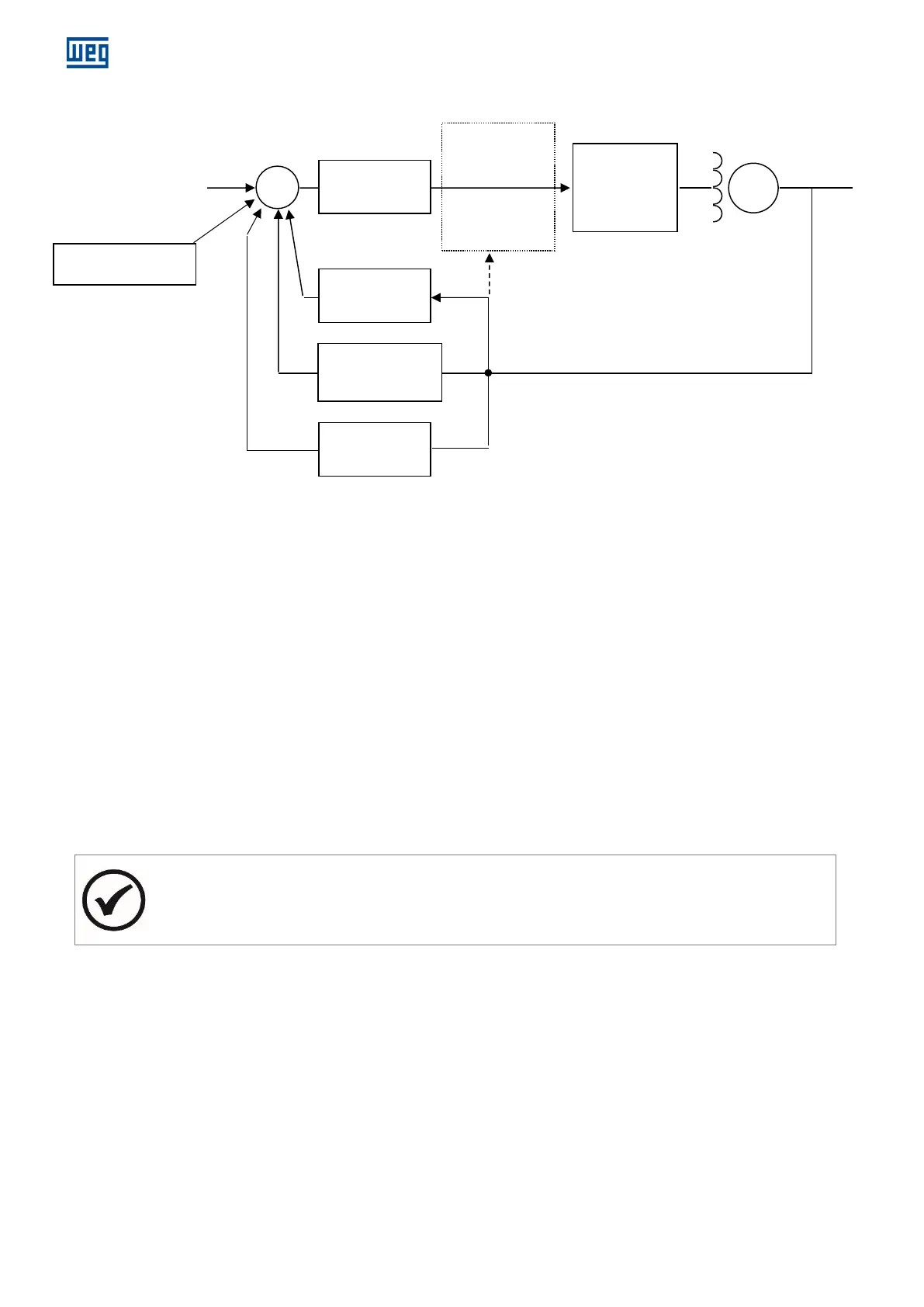

Figura 6.1: Diagrama de blocos
7 FUNÇÕES DOS TRIMPOTS
P1: Ajuste de Tensão
P2: Ajuste de faixa de compensação de reativos (Droop)
P3: Ajuste da Estabilidade 2
P4: Ajuste da Estabilidade 1
P5: Ajuste de Subfrequência
8 AJUSTE DOS TRIMPOTS
P1: Girando no sentido horário aumenta a tensão.
P2: Girando no sentido horário aumenta a faixa de compensação de reativos.
P3: Girando no sentido horário a resposta torna-se mais lenta.
P4: Girando no sentido horário a resposta torna-se mais lenta.
P5: Girando no sentido horário aumenta a faixa de U/F e anti-horário diminui.
NOTA
* Poderá ser conectado potenciômetro para ajuste fino de tensão (5kΩ/3W) nos bornes 6 e 7.
* Os trimpots P3, P4 e P5 são pré regulados e lacrados, mas se necessários ajustes, podem ser realizados
conforme procedimentos descritos neste manual.
Estágio de
Potência
G
U/F
DROOP
+
+
-
+
Entrada analógica
± 10 Vcc
Valor de referência
Campo da excitação
Escorvamento
automático
PID
Realimentação
