Regulador Automático de Tensión – GRT7-TH4E / GRT7-TH4PE l 27
10 DIAGRAMA DE CONEXIÓN
Los esquemas de conexión en el final de este manual (Apéndice A) y deben ser seguidos de acuerdo con la conexión
eléctrica del alternador representado en este documento. Para conexiones internas del alternador distintas a las que se
muestran, considere las conexiones de acuerdo con el fabricante del alternador. Los pinos de conexión pueden ser
observados abajo:

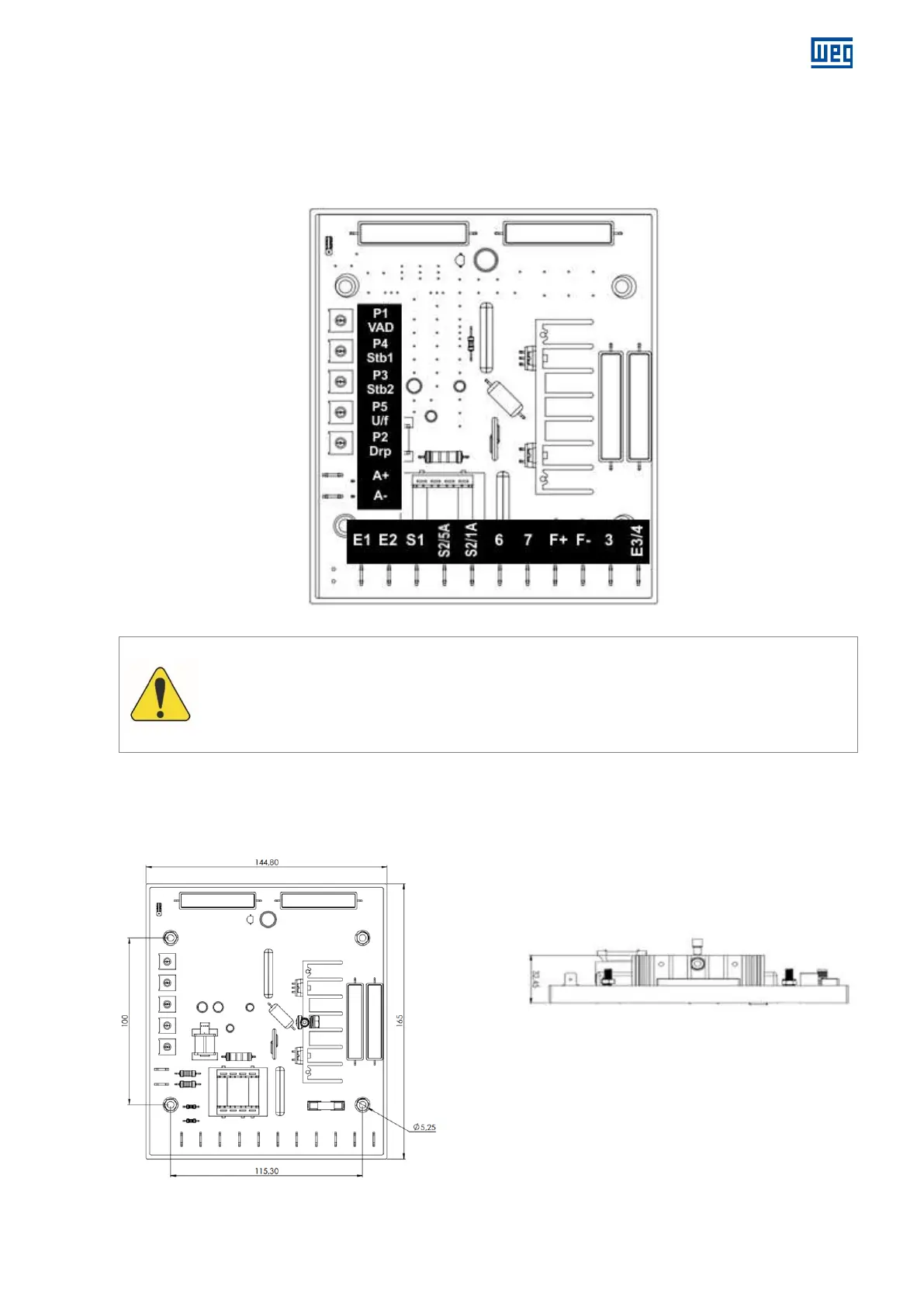

Figura 10.1: Identificación de pines de conexión
ATENCIÓN
1. Antes de conectar el regulador al alternador, verifique en el manual de instalación, la tensión
nominal de referencia;
2. Caso la tensión de referencia no sea igual a tensión de salida del alternador, no efectuar las
conexiones sin antes consultar la asistencia técnica de WEG.
11 DIMENSIONAL
Figura 11.1: Dimensional (mm)
