| Regulador Automático de Tensão - GRT7-TH4E / GRT7-TH4PE
9.5 OPERAÇÃO PARALELA DE DOIS OU MAIS ALTERNADORES¹
O sistema de compensação de reativos com utilização de TC é denominado composição fasorial (ver Figura 9.2), porém,
o seu uso depende de cada aplicação. Neste tipo de sistema, toma-se o sinal de tensão de saída do alternador e faz-se
a composição com o sinal de corrente do alternador. O resultado desta interação introduz um erro na realimentação do
sinal real de tensão, provocando um aumento ou uma diminuição na tensão do alternador, fazendo com que o reativo
entre os alternadores fique dentro dos valores aceitáveis. O ajuste desta compensação é feito através do trimpot P2.
Além deste modo de operação em paralelo com outros alternadores também é possível realizar o ajuste do reativo pela
variação da entrada analógica quando este sinal vem de uma controladora capaz de, por meio malha de controle, controlar
o valor de tensão na entrada analógica e assim variar a tensão de armadura de modo a alterar o reativo a ser
compartilhado e compensado na rede de alternadores conectados.

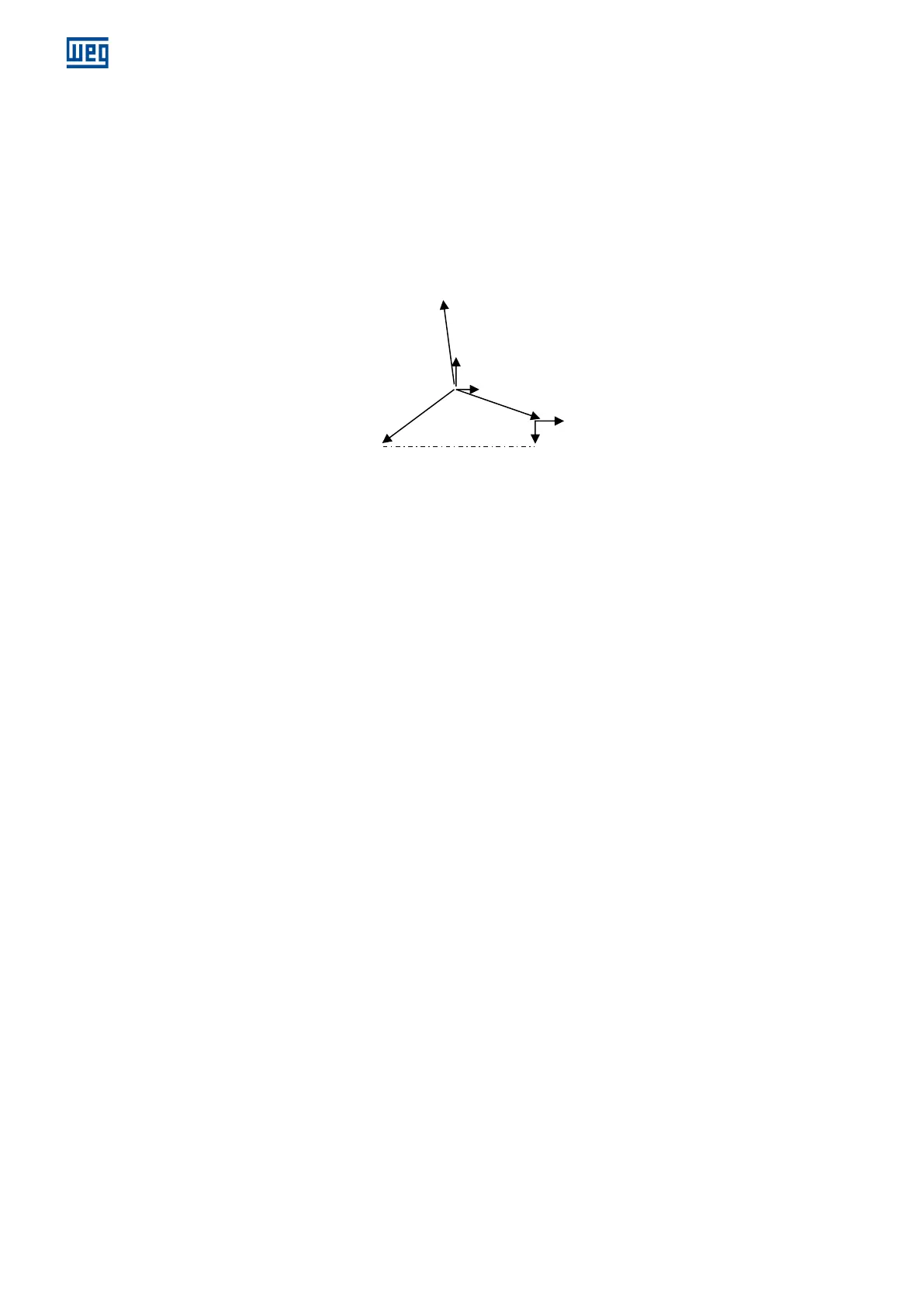

Figura 9.2: Diagrama fasorial
Conforme o diagrama fasorial, a tensão de realimentação sofre uma influência provocada pela corrente proveniente da
fase S que é somada com a tensão das fases R e T. A influência é pequena em módulo e grande em fase, o que significa
dizer que há uma boa compensação para cargas reativas e uma pequena influência mediante cargas ativas.
O transformador de corrente para compensação de reativos deverá estar na fase S do alternador, e o sinal de
realimentação nas fases R e T.
Para certificar-se que a compensação está no sentido correto, proceder da seguinte forma:
▪ Acionar o alternador de forma singela (isolado da rede), aplicar uma carga resistiva da ordem de 20% de sua capacidade;
▪ Após girar o trimpot P2 todo no sentido horário, neste processo deve ocorrer uma queda de tensão no alternador;
Voltando o trimpot novamente para a posição anti-horário a tensão deverá aumentar. Se isto acontecer, a polaridade do
TC está correta, caso contrário, o TC deverá ser invertido.
Quando se liga várias máquinas em paralelo este procedimento é necessário em cada máquina, para assegurar-se que
todos os TC’s estão polarizados da mesma forma.
Para certificar a correta polarização do TC deve ser aplicado cargas Resistivas Indutivas e verificar se o sistema responde
conforme abaixo.
Cargas resistivas: Com carga resistiva não apresentará compensação, mantendo a corrente de excitação e tensão de
alternador constante no valor ajustado via trimpot Vad. Se houver compensação, indica que o TC está na fase errada.
Cargas Indutivas: Com aplicação de cargas indutivas, apresentará uma compensação negativa, diminuindo da corrente
de excitação correspondendo ao ganho ajustado no trimpot droop (0 a 15% tensão ajustada no Vad). Se a compensação
for positiva indica que o TC está invertido.
Cargas Capacitivas: Com aplicação de cargas capacitivas, apresentará uma compensação positiva, aumentando a
corrente de excitação correspondendo ao ganho ajustado no trimpot droop (0 a 15% tensão ajustada no Vad). Se a
compensação for negativa indica que o TC está invertido.
▪ Classe de exatidão de 0,6C12,5;
▪ Tipo janela ou barra;
▪ A relação de transformação será In/5A ou In/1A, onde In/xA é a relação do primário do TC. Ex.: 100/5A, 150/5A,
100/1A;
▪ A corrente de secundário poderá ser de 5A ou 1A, conectando-se corretamente aos terminais S2/5A ou S2/1A,
respectivamente. Ex: TC 200/1A, conectar o S1 do TC no S1 do regulador e o S2 do TC no S2/1A do regulador;
▪ A corrente no primário do TC deve ser, no mínimo, 20% maior do que a corrente nominal do alternador;
▪ A frequência de trabalho do TC deve ser igual à frequência do alternador;
▪ A classe de tensão de isolação do TC deverá ser maior do que a tensão de saída do alternador;
▪ O TC deve suportar 1,2 x In.
▪ O TC não é um item fornecido pela WEG.
