Regulador Automático de Tensão – GRT7-TH4E / GRT7-TH4PE l 35
4 CARACTERÍSTICAS TÉCNICAS
Modelo
Características
GRT7-TH4E 5A
GRT7-TH4PE 7A
Corrente nominal de operação
5A
7A
Corrente de pico
7A
10A
Entrada analógica
±10Vcc (±15%Vsen)
Ajuste Droop para operação paralela
Sim
Certificação UL
Sim
Realimentação
160-300 Vca ou 320-600 Vca (Vsen)
Alimentação da potência
160-300 Vca (1 ou 2)
Relação de ganho do retificador
0,45
Tensão de saída¹
72-135 Vcc
Resistência de campo @ 20ºC
6 até 50Ω
Regulação estática
0,5%
Resposta dinâmica ajustável
8 a 500ms
Frequência de operação
50Hz ou 60Hz
Proteção de subfrequência (U/F)
Ajustável
Ajuste interno de tensão
Ajustável via trimpot, para toda a faixa de tensão
Ajuste externo de tensão via potenciômetro
-30% (Vsen) com potenciômetro de 5 kΩ
Temperatura de operação
-40°C a +60ºC
Supressão de EMI
Filtro EMI
Peso aproximado
547 g ±5%

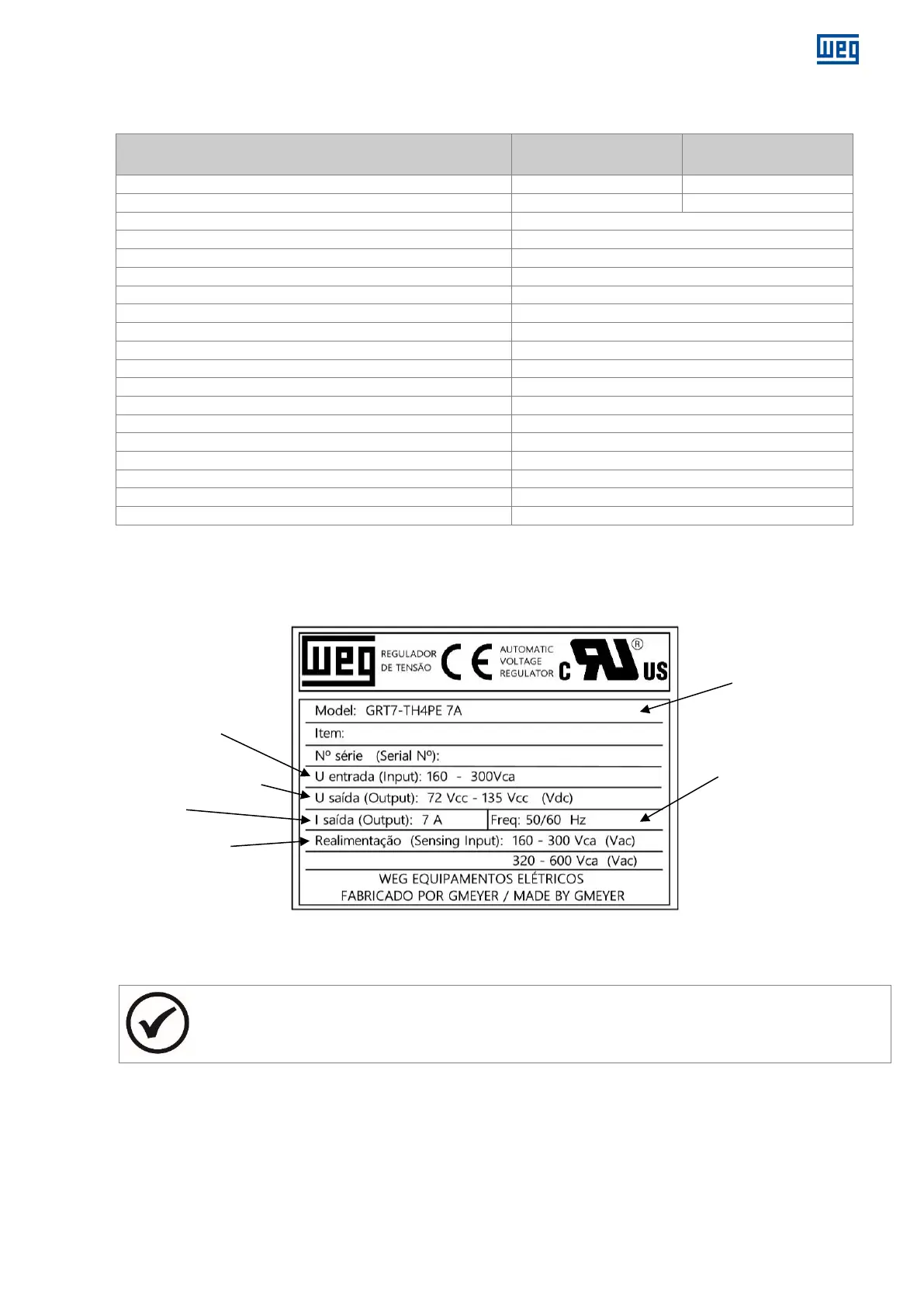

Tabela 4.1: Características Técnicas
5 ETIQUETA DE IDENTIFICAÇÃO
Figura 5.1: Etiqueta de identificação
O exemplo acima mostra as principais características a serem observadas antes da instalação.
NOTA
A etiqueta de identificação encontra-se fixada na parte inferior do regulador.
1
Com tensão de entrada em 160 Vca, obtém-se 72 Vcc de tensão máxima de saída.
Para 300 Vca de tensão de entrada, obtém-se 135 Vcc de tensão de saída, ou seja, a máxima tensão contínua de saída
é igual a 0,45 x tensão alternada eficaz de entrada.
Frequência de Operação
Modelo
Tensão de
Alimentação
Tensão de
Excitação
Corrente de
Excitação
Tensão de
Realimentação
