24 l Regulador Automático de Tensión – GRT7-TH4E / GRT7-TH4PE
6 DIAGRAMA DE BLOQUES

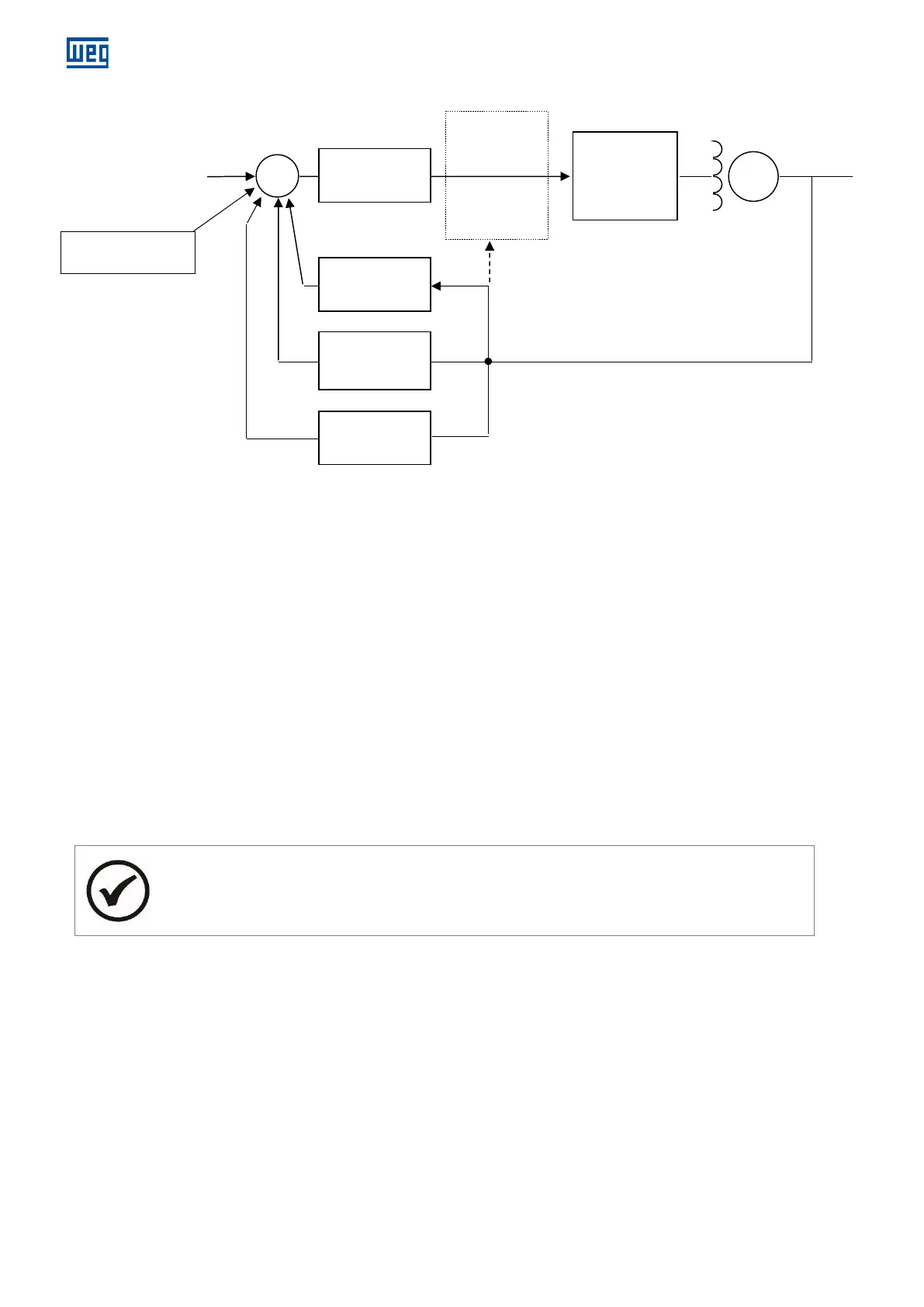

Figura 6.1: Diagrama de bloques
7 FUNCIÓN DE LOS TRIMPOTS
P1: Ajuste de Tensión
P2: Ajuste del rango de compensación de reactivos (Droop)
P3: Ajuste da Estabilidad 2
P4: Ajuste da Estabilidad 1
P5: Ajuste de Bajo frecuencia
8 AJUSTE DE LOS TRIMPOTS
P1: Girando en el sentido horario aumenta la tensión.
P2: Girando en el sentido horario aumenta la faja de compensación de reactivos.
P3: Girando en el sentido horario la respuesta se hace más lenta.
P4: Girando en el sentido horario la respuesta se hace más lenta.
P5: Girando en el sentido horario aumenta la faja de U/F y antihorario disminuye.
NOTA
* Podrá ser conectado potenciómetro para ajuste fin o de tensión (5kΩ/3W) en los bornes 6 y 7.
* Los Trimpots P3, P4 y P5 están preajustados y sellados, pero si es necesario hacer ajustes, se
pueden realizar según los procedimientos descritos en este manual
Etapa de
potencia
G
U/F
DROOP
+
+
-
+
Entrada analógica
± 9 Vcc(1)
Valor de referencia
Campo de excitación
Encendido
de campo
automático
PID
Regeneración
