12 DESCRIÇÃO DOS TERMINAIS DE CONEXÃO
E1: Realimentação de tensão (160 a 300Vca).
E2: Realimentação de tensão (320 a 600Vca).
3: Alimentação da potência.
E3/4: Realimentação de tensão.
S1: Conexão do polo S1 do TC.
S2/5: Conexão do polo S2 do TC, relação In/5A.
S2/1: Conexão do polo S2 do TC, relação In/1A.
6 e 7: Conexão para potenciômetro 5kΩ/3W.
F+, F-: Conexão para campo do alternador.
J1: Jumper 50 Hz ou 60 Hz.
A+, A-: Entrada analógica de tensão ±10 Vcc.
13 DIAGRAMA PARA TESTE SEM ALTERNADOR
Segue abaixo o diagrama para ligação do regulador em bancada onde pode ser verificado o funcionamento do
equipamento antes de ligá-lo no alternador.
Material necessário:
- 1 Chave de fenda pequena;
- 1 Lâmpada incandescente;
- 1 Soquete para lâmpada;
- 1 Disjuntor bipolar (4A recomendado);
- 1 Cabo de extensão;
- 1 Tomada 220 Vca.
NOTA
Caso algum passo não tenha ocorrido da maneira como descreve o procedimento, o equipamento deverá ser
enviado para avaliação pela assistência técnica WEG
1º Montar circuito conforme diagrama da figura 13.1;
2º Com uma chave de fenda pequena, girar o trimpot Vad no sentido anti-horário até o fim de curso;
3º Ligar o disjuntor;
4º Girar lentamente o trimpot Vad no sentido horário (após uma determinada posição do trimpot, a lâmpada deve
acender);
5º Com a lâmpada acesa, girar lentamente o trimpot Vad no sentido anti-horário (após uma determinada posição do
trimpot, a lâmpada deve apagar);
6º Desligar disjuntor.

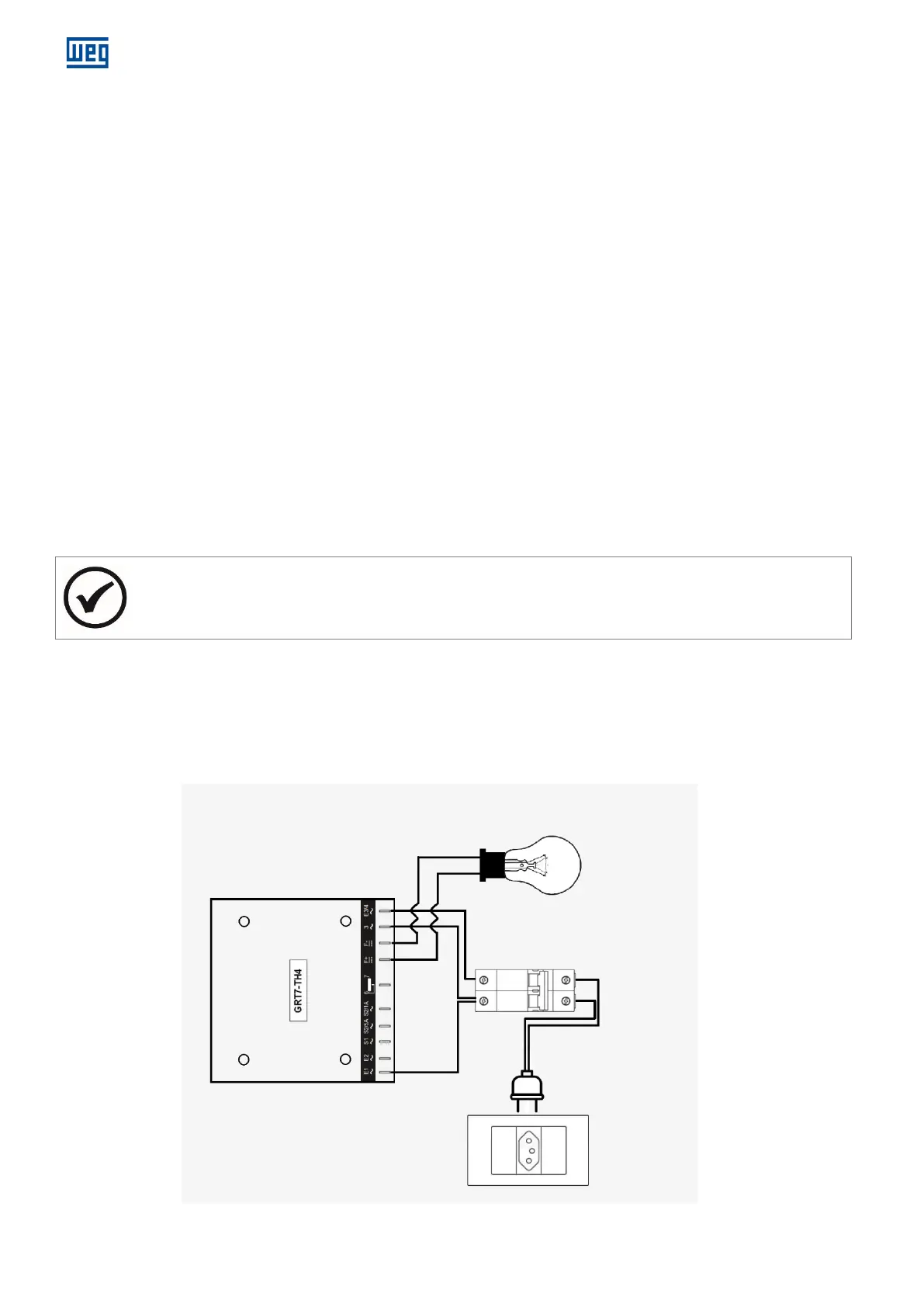

Figura 13.1: Diagrama para teste
