9 OPERAÇÃO
9.1 REGULADOR DE TENSÃO
Compara o valor real de tensão proveniente da saída do alternador com o valor teórico ajustado através do trimpot de
ajuste de tensão P1, mais o ajuste externo de tensão (caso houver). O erro é processado pela malha de realimentação
cujo valor determina o ângulo de disparo do tiristor que pode variar de 0 a 180°, controlando desta forma a tensão de
saída do alternador.
9.2 CONEXÃO DO CIRCUITO DE POTÊNCIA
A tensão proveniente do alternador ou da bobina auxiliar, é conectada aos bornes 3 e E3/4. Esta tensão retificada é
aplicada controladamente ao campo da excitatriz do alternador.
9.3 ESCORVAMENTO
O início de geração se dá através da tensão residual do alternador. Após a tensão atingir aproximadamente 10% da
nominal, o regulador controla a tensão do alternador fazendo com que a tensão suba através da rampa inicial em
aproximadamente 3 segundos, até atingir a tensão nominal. A partir deste momento, a malha de controle do PID manterá
a tensão de saída do alternador constante dentro do valor ajustado.
9.4 OPERAÇÃO U/F
Este modo de operação é determinado pelo trimpot P5, jumper J1 e componentes associados. O jumper J1 determina a
frequência de operação, que segue a seguinte lógica:
▪ J1 fechado em 60 Hz = 60 Hz
▪ J1 fechado em 50 Hz = 50 Hz
O trimpot P5 determina o ponto de atuação do modo U/F, que pode ser desde a frequência nominal (Fn) até 1/3 de Fn,
cujo valor sai ajustado de fábrica 10% abaixo da Fn. Para operação em 60 Hz é ajustado para 54 Hz e para operação em
50 Hz é ajustado para 45 Hz (ver Figura 9.1), cujo valor pode ser alterado de acordo com a necessidade de cada aplicação.

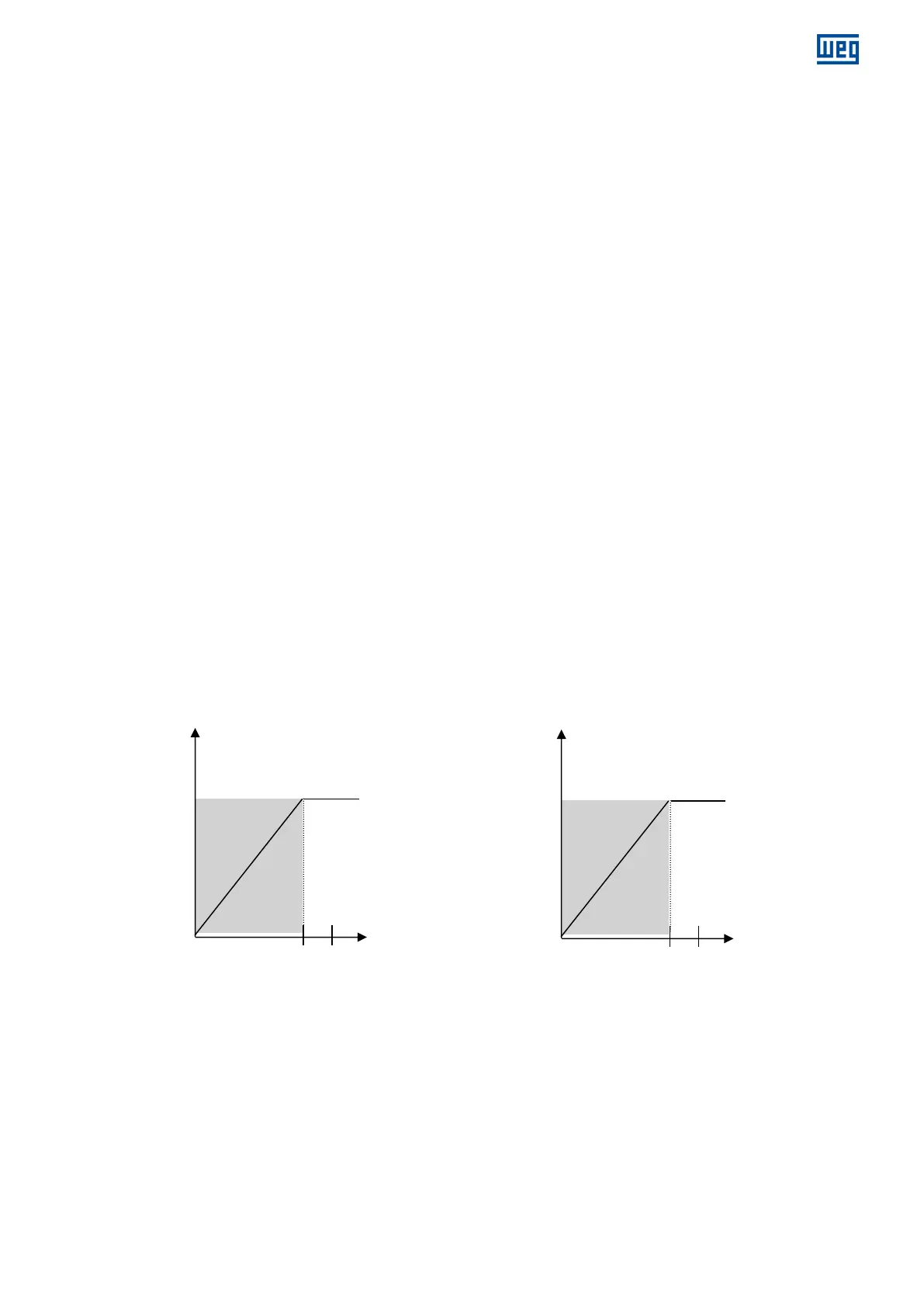

Figura 9.1: Operação U/F
