| Regulador Automático de Tensão - GRT7-TH4E / GRT7-TH4PE
42
APENDIX A / APÉNDICE A / APÊNDICE A
1 CONNECTION WITH AUXILIAR COIL – 12 LEADS / CONEXÍON CON
BOBINA AUXILIAR – 12 CABLES / CONEXÃO COM BOBINA
AUXILIAR – 12 CABOS

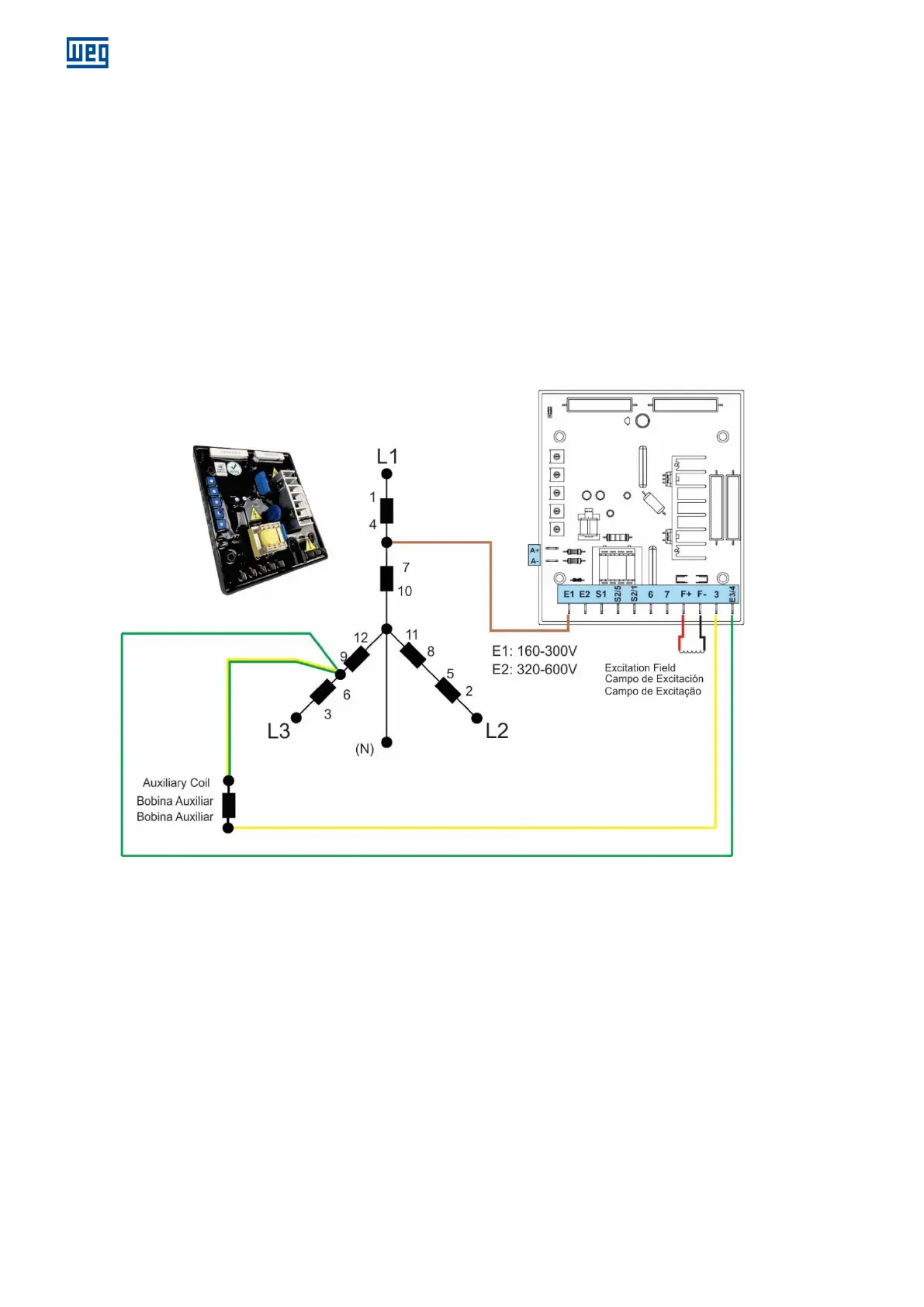

1.1 STAR SERIES CONNECTION – 12 LEADS (380-400-415V@50Hz_380-416-440-
480V@60Hz)
CONEXÍON ESTRELLA SERIE – 12 CABLES (380-400-415V@50Hz_380-416-440-
480V@60Hz)
CONEXÃO ESTRELA SÉRIE – 12 CABOS (380-400-415V@50Hz_380-416-440-
480V@60Hz)
