114
926.323.1 - HU
A FELSZERELÉST VÉGZŐ SZAKEMBERNEK SZÓLÓ UTASÍTÁSOK
19. A GÁZCSERE MÓDOZATA
A kazánt a felhatalmazott Szervizszolgálat átállíthatja metángázra (G. 20) vagy folyékony gázra (G. 31).
A nyomásszabályozó beállítási módozata némileg eltér a használt gázszelep típusától függően (HONEYWELL vagy SIT, lásd a 10.
ábrát).
Az alábbi műveleteket kell a leírás szerinti sorrendben elvégezni:
A) ki kell cserélni a fő égő fúvókáit;
B) meg kell változtatni a feszültséget a modulátornál;
C) be kell állítani a nyomásszabályozó új max. és min. szintjét.
A) A fúvókák cseréje
• óvatosan emelje ki a főégőt az ágyazatából;
• cserélje ki a főégő fúvókáit ügyelve arra, hogy megfelelően rögzítse őket esetleges gázszivárgás elkerülése érdekében. A fúvókák
átmérőjét a 2. táblázat tünteti fel.
B) Modulátor feszültség változtatás
• állítsa be az F02 paramétert a gáztípustól függen a 21. fejezetben ismertetetteknek megfelelően;
C) A nyomásszabályozó beállítása
• Egy dierenciál, lehetőleg víz-manométer pozitív nyomásvételi helyét kössük a gázszelep nyomásvételi helyére () (10. ábra). Csak
a hermetikus kamrával működő kazán modellek esetén kössük ugyanazon manométer negatív nyomásvételi helyét egy megfelelő
„T” csatlakozásra, amely lehetővé teszi a kazán kompenzációs nyomásvételi helyének, a gázszelep () kompenzációs nyomásvételi
helyének és a manométernek az összekötését. (Azonos mérést lehet végezni, ha a nyomásmérőt a nyomásvételi helyre () kötjük a
hermetikus kamra frontlapja nélkül);
Az égők fentitől eltérő módszerrel végzett nyomásmérése hamis eredményt adhat, mivel nem venné gyelembe a hermetikus kamrában
a ventilátor által keltett nyomáscsökkenést.
C1) A névleges teljesítmény szabályozása:
• nyissa ki a gázcsapot és állítsa a kazánt Téli üzemmódra;
• nyissa meg a hálózati melegvíz vételi csapot legalább 10 liter/perc vízhozammal, illetve győződjön meg arról, hogy maximális hőigény
álljon fenn;
• távolítsa el a modulátor fedelét;
• állítsa be a feltüntetett sárgaréz csavart (a), az 1. táblázatban feltüntetett nyomásérték eléréséig;
• ellenőrizze, hogy helyes-e a kazántáplálás dinamikus nyomása a bevezető gázszelep mérőpontjánál mérve () (10. ábra) (30 mbar
G.31 PB gázhoz és 25 mbar G20-G25.1 földgázhoz);
C2) A csökkentett teljesítmény szabályozása:
• húzza ki a modulátor tápvezetékét, és csavarozza ki a feltüntetett csavart (b) annyira, hogy a csökkentett teljesítménynek megfelelő nyomást
érje el (lásd az 1. táblázatot);
• csatlakoztassa újra a vezetéket;
• szerelje fel a modulátor fedelét és zárja le.
C3) Végső ellenőrzések
• használja a gáz átállításhoz pluszban biztosított adattáblát, jelölje be rajta a gáztípust és az elvégzett beállítást.

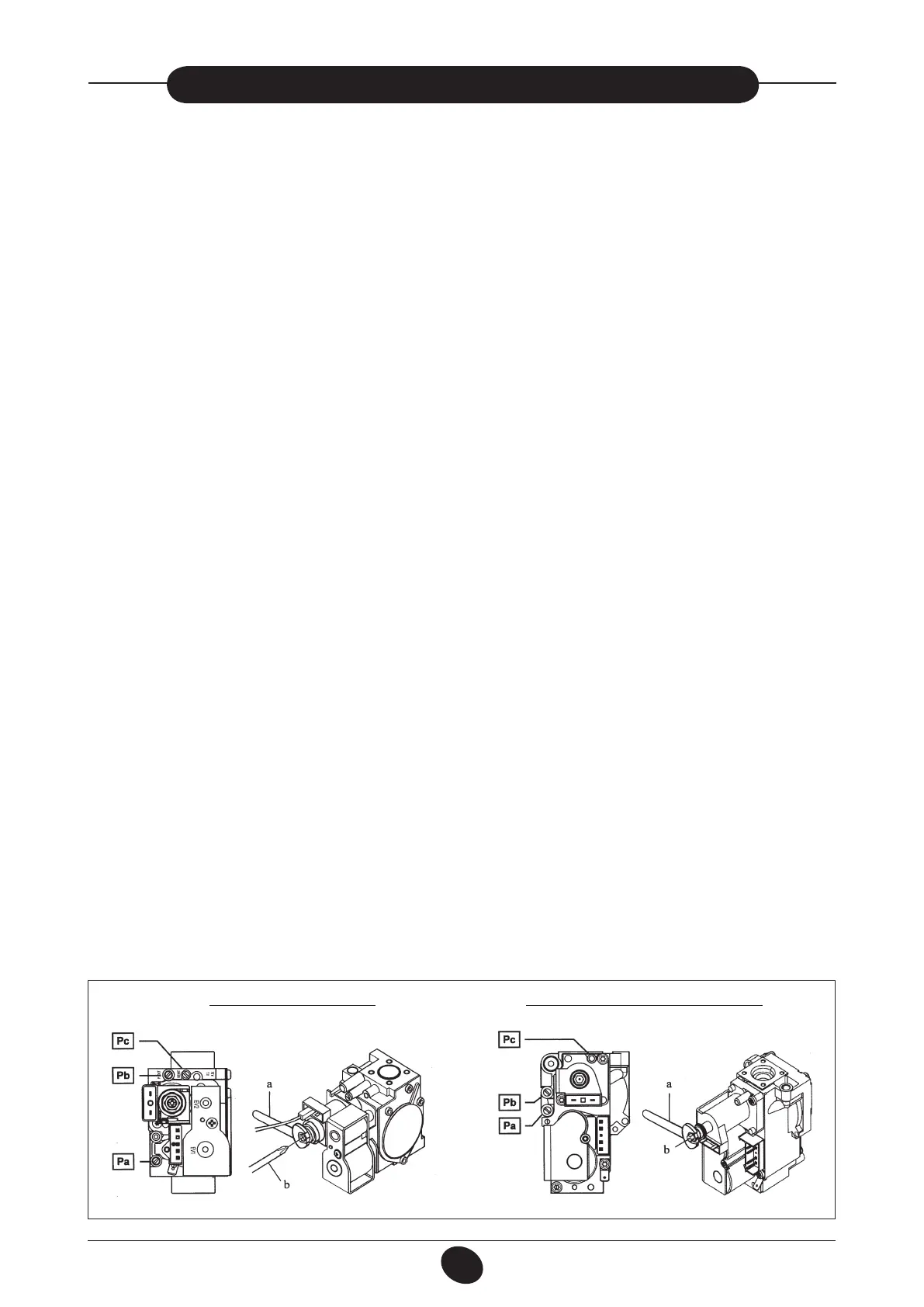

SIT SZELEP SIGMA 845 HONEYWELL SZELEP - VK 4105 M
10. ábra
0904_0701
