INSTRUCŢIUNI DESTINATE INSTALATORULUI
13. INSTALLAZIONE DELLA CALDAIA
971125_0201

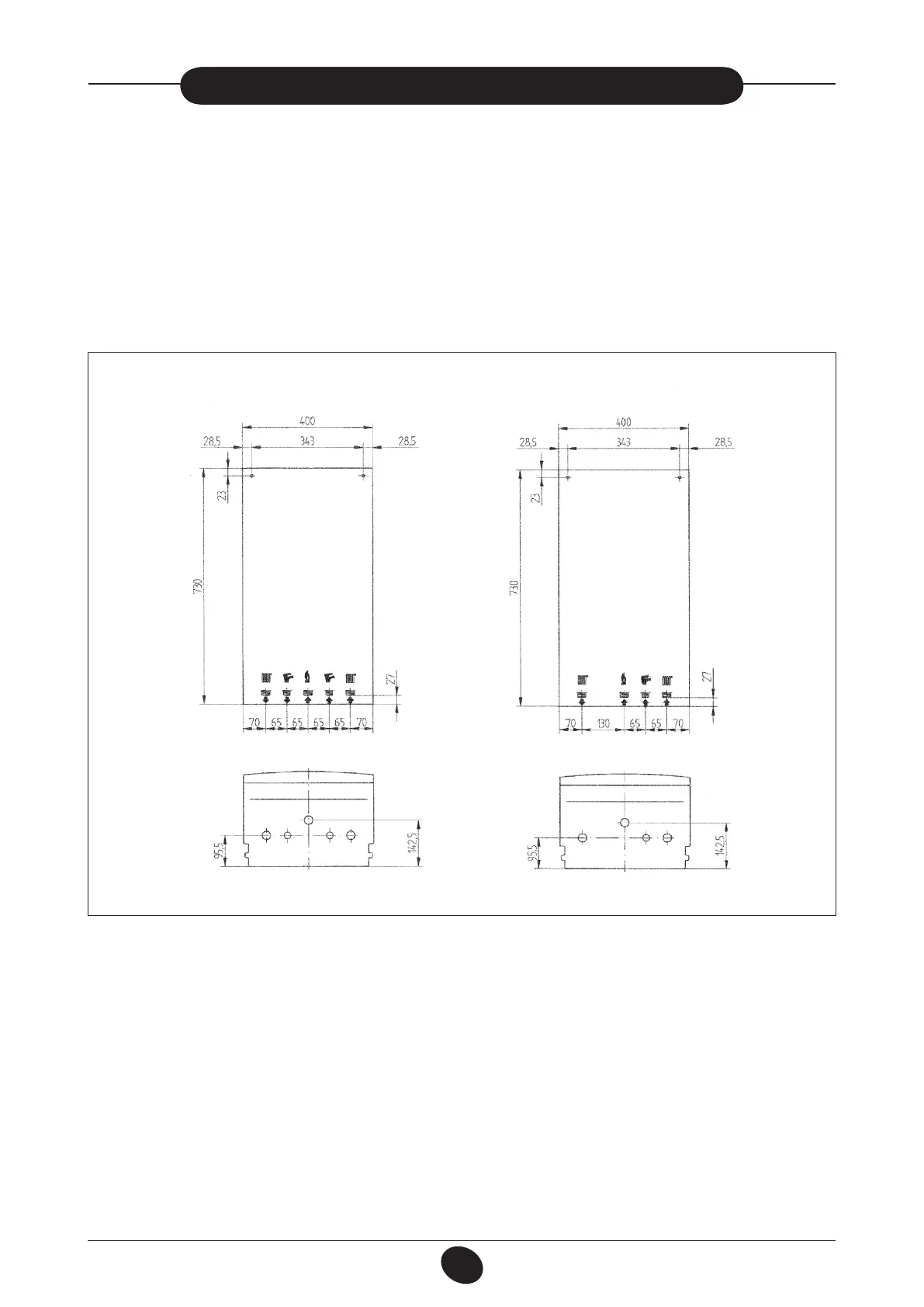

Figura 5
1: uscita acqua calda sanitaria G 1/2
2: entrata acqua fredda sanitaria G 1/2
3: ritorno impianto di riscaldamento G 3/4
4: mandata riscaldamento G 3/4
5: entrata gas alla caldaia G 3/4
020418_1000
ASSE SCARICO CON CURVA COASSIALE
Forare con punta di trapano Ø 12, montare i tasselli e i cancani in dotazione
LARGHEZZA CALDAIA 600
ENTRATA SANITARIO
USCITA SANITARIO
RITORNO
RISCALDAMENTO
MANDATA
RISCALDAMENTO
ENTRATA GAS
ASSE SCARICO FLUSSO FORZATO
ALTEZZA CALDAIA 950
14. MONTAREA CENTRALEI
Alegeţi locul de amplasare a centralei, apoi aplicaţi ablonul pe perete.
Racordaţi ţevile la oriciile de alimentare cu gaz i apă prevăzute pe latura inferioară a ablonului. Se recomandă să instalaţi pe circuitul
de încălzire două robinete de interceptare (tur i retur) G3/4, disponibile la cerere, care permit, în caz de intervenţii însemnate, efec-
tuarea lucrărilor fără necesitatea de a goli în întregime instalaţia de încălzire. Dacă montaţi centrala pe o instalaţie existentă sau dacă o
înlocuiţi, vă recomandăm să montaţi un ltru de decantare pe ţeava de retur a instalaţiei, în partea de jos, pentru a colecta depunerile i
reziduurile care pot rămâne i care pot puse în circulaţie în instalaţie, chiar i după spălare. Când centrala e xată pe perete, racordaţi
conductele de evacuare gaze arse i admisie aer (accesorii furnizate de producător) conform instrucţiunilor din secţiunile următoare.
În cazul montării centralei cu tiraj natural, model 24 – 1.24 – 1.14, efectuaţi racordarea la horn cu ajutorul unui tub metalic rezistent în
timp la solicitările mecanice, la temperaturile înalte, la acţiunea produilor de combustie i la condens.
Figura 4
0807_2103 / CG_2011
ATENŢIE
Strângeţi cu atenţie extremităţile tuburilor hidrice de niplurile centralei (cuplu maxim de strângere 30 Nm).
24 F 24 1.24 F 1.14 F
